Crane Brush

Excavator Brush versie 13-12-2022

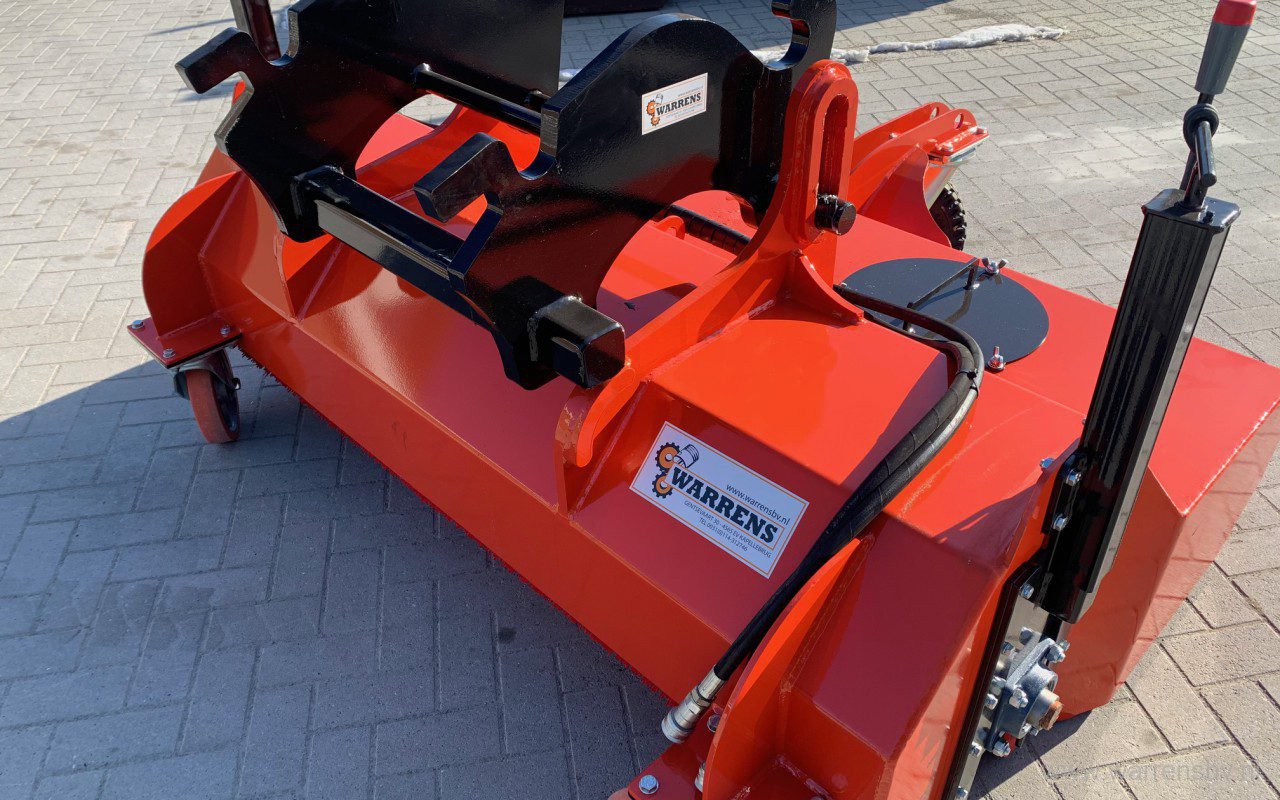

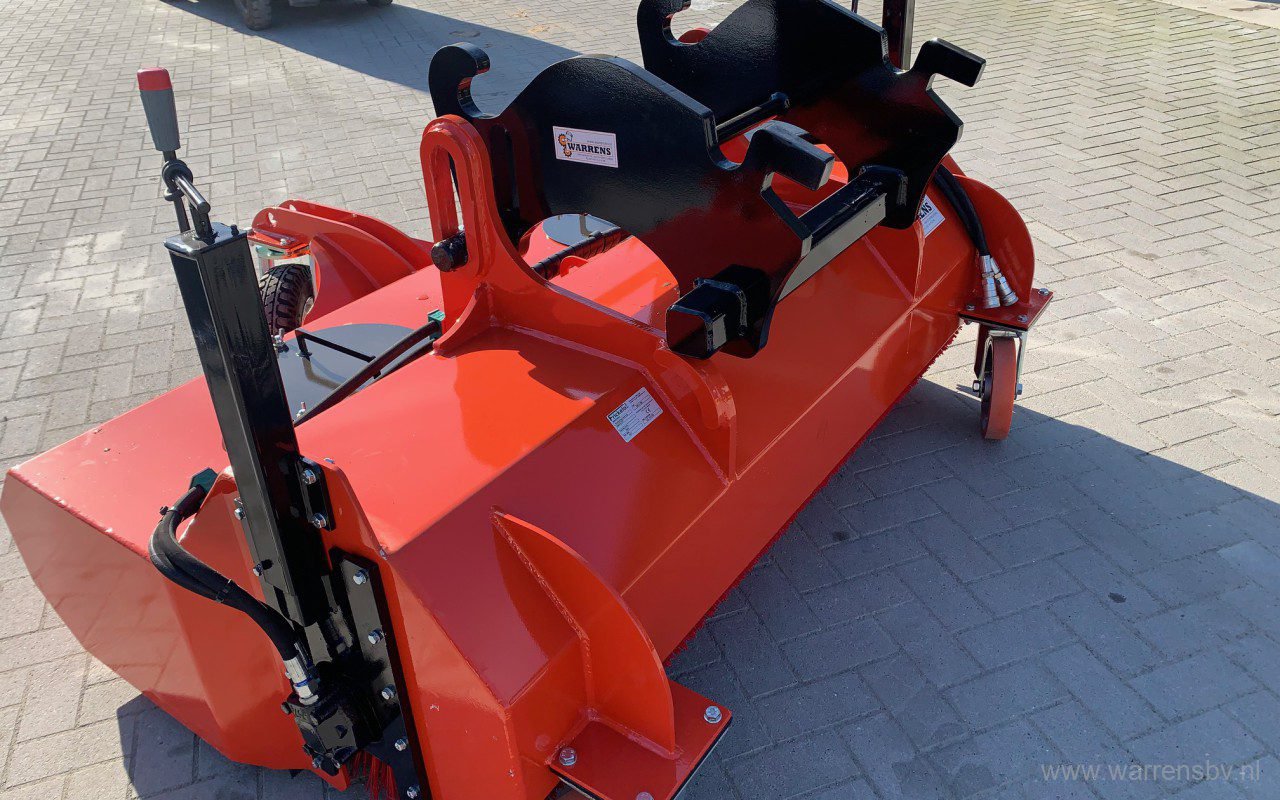

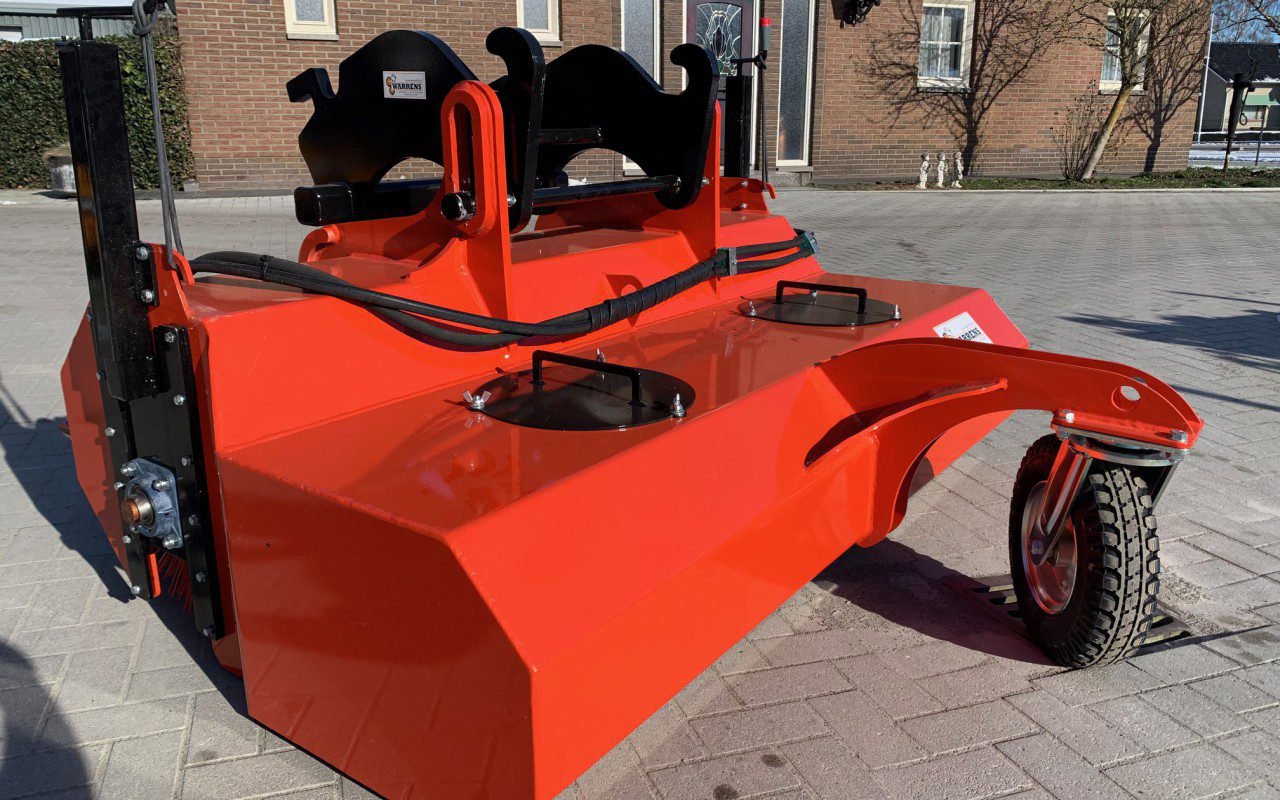

De nieuwste generatie hydraulische aangedreven veeg bostel op de markt voor graaf machines met hoge debieten op de extra functie. De beschikbare veeg breedtes lopen uiteen van : 1.500 mm tot 2.500 mm. De borstelmachine met standaard een vrijloopsysteem hebben een diameter van 600 mm. Dit type veegsysteem heeft zich door de jaren heen reeds bewezen met mooie resultaten. De machine is gemaakt van volledig 8 mm staal plaat ST52. De degelijke constructie is voor deze toepassing van groot belang. De afvalbak en borstel vormen 1 geheel. We zijn van het principe, hoe minder losse onderdelen en scharnier punten, hoe sterker de machine. Omdat iedere machine scharniert op zijn snelwissel, benutten we dit scharnier om de vuil verzamelbak te ledigen.

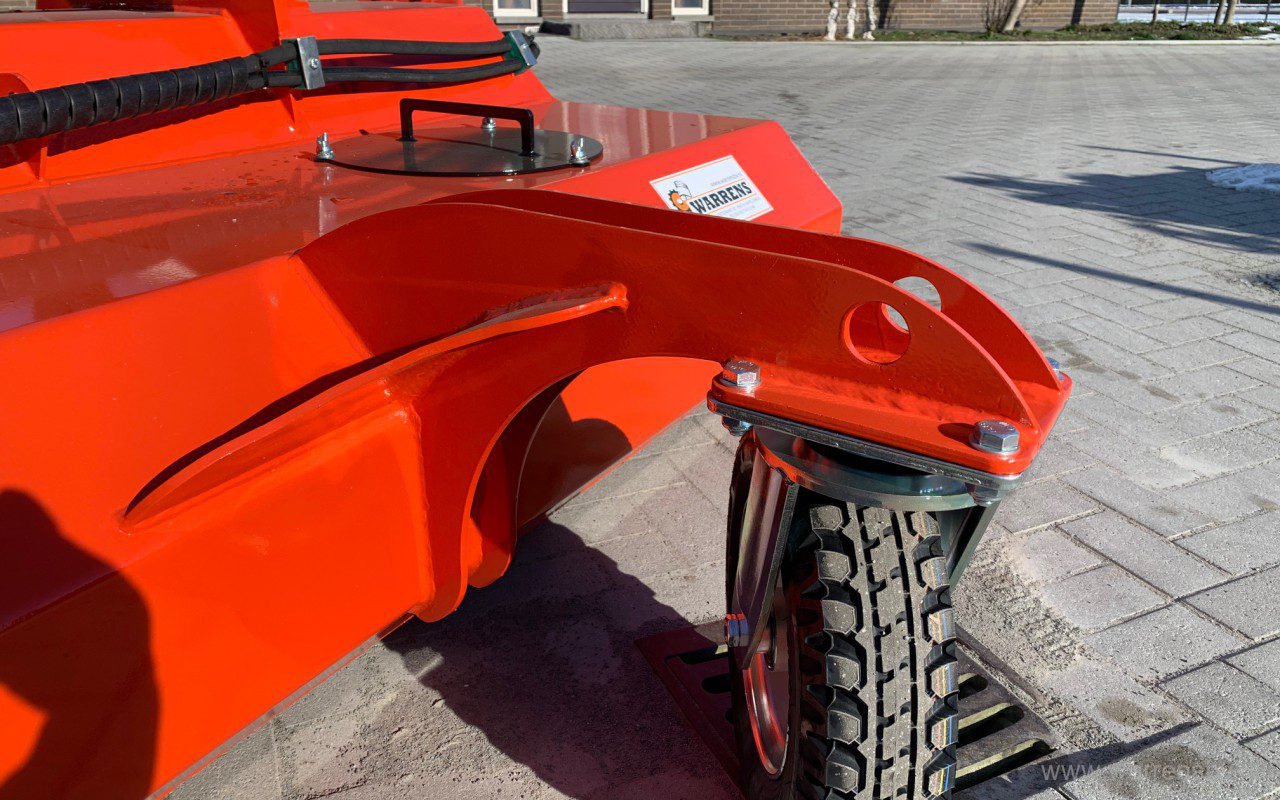

Standaard is de Crane brush voorzien van twee meeloopwielen achteraan, en een zwenk wiel aan de voorzijde. Standaard voorwiel is uitgevoerd met een luchtband. Het voorwiel heeft een diameter van 420mm en een heavy duty vork.

De 2 degelijke meeloopwielen aan de achterzijde hebben een diameter van 250 mm en vormen de basis voor een machine die zonder problemen kan vegen op moeilijk oneffen terreinen.

Als optie kan er gekozen worden uit Heavy duty wielen rondom de machine. Alle wielen zijn dan uitgevoerd in volrubber. De velg heeft een maat van 16x 6-8. De wielen hebben een diameter van rond 421 mm en een breedte van 139 mm. Alle wielen zij uit gevoerd met een fusee van vierkant 50 x 50 mm vierkant en in hoogte te verstellen. De wieldruk heeft een belasting van maar liefst 1.495 kg per stuk.

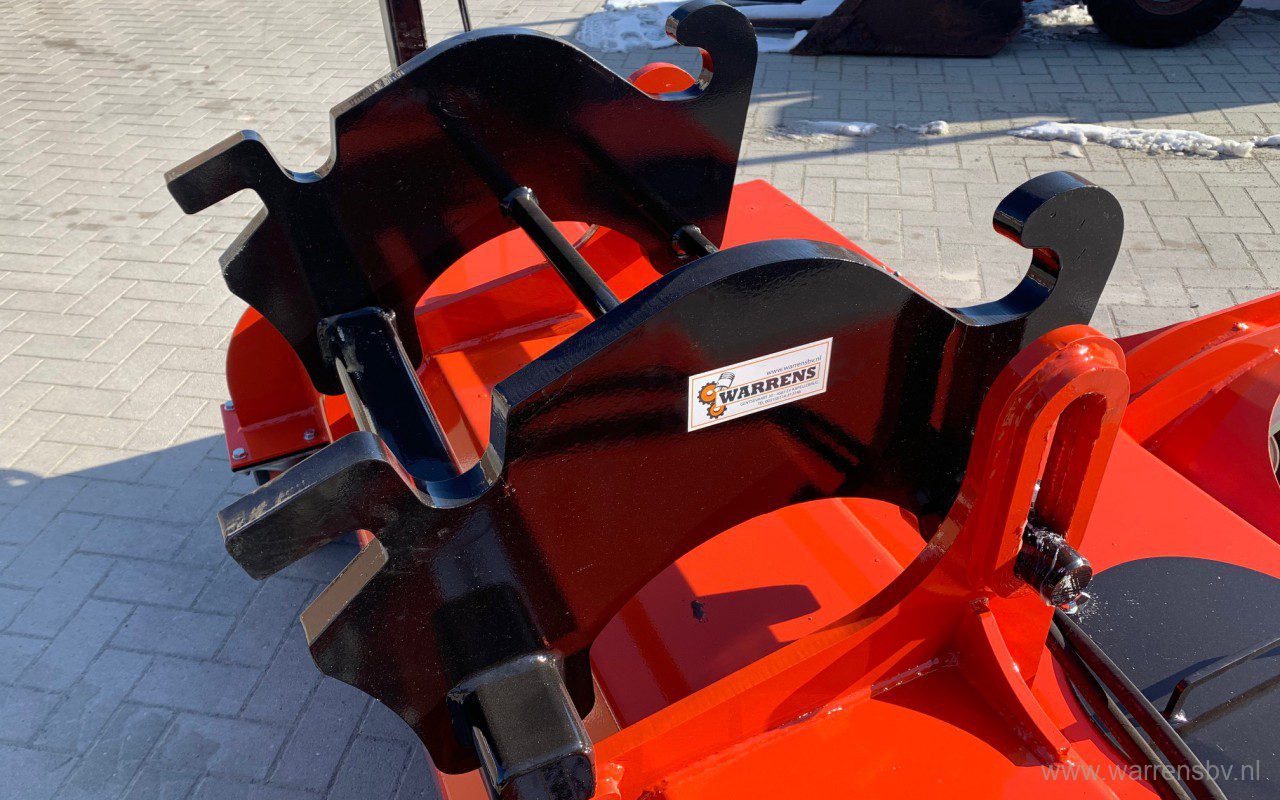

Het standaard CW 20/30 snelwissel ophanging kan schommelen. Dankzij het 3-D vrijloopsysteem loopt de veegmachine “los” van de machine, hierdoor volgt de veegmachine onafhankelijk het traject en blijft de veegdruk overal mooi gelijk.

Alle andere snelwissel modellen op aanvraag leverbaar.
Het schommel traject heeft een slag van circa 350 mm. Doordat de wielen het terrein volgen en het schommelsysteem de combinatie volgt met de wielen is het niet mogelijk druk uit te oefenen op de borstelharen.

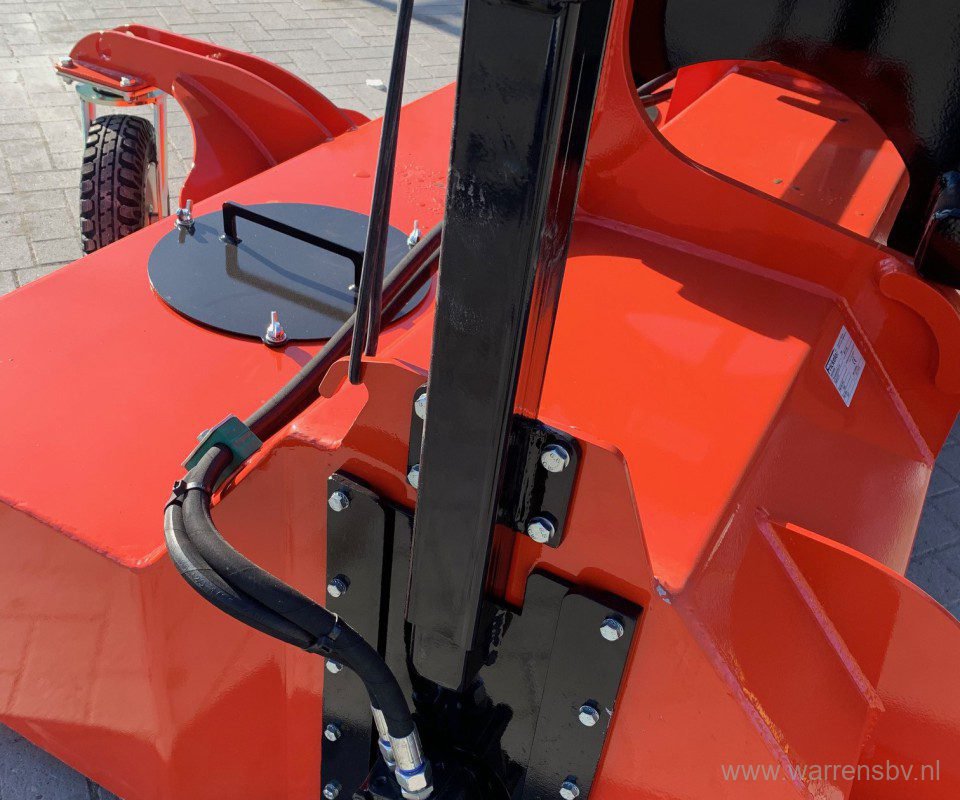

Zo ontstaat er een gecontroleerde slijtage van de borstel. De Veegdruk op de haren wordt traploos geregeld door 2 verstelbare spindels links en rechts langs de borstel.

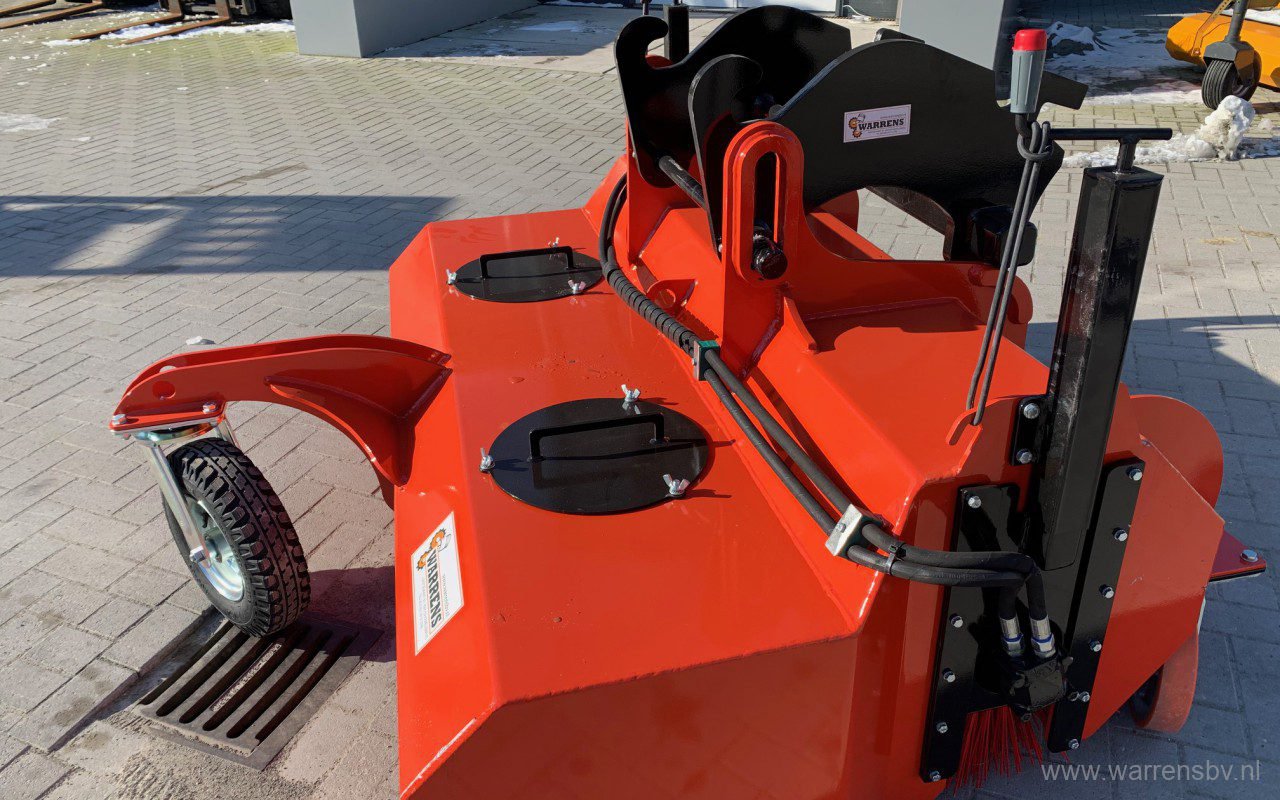

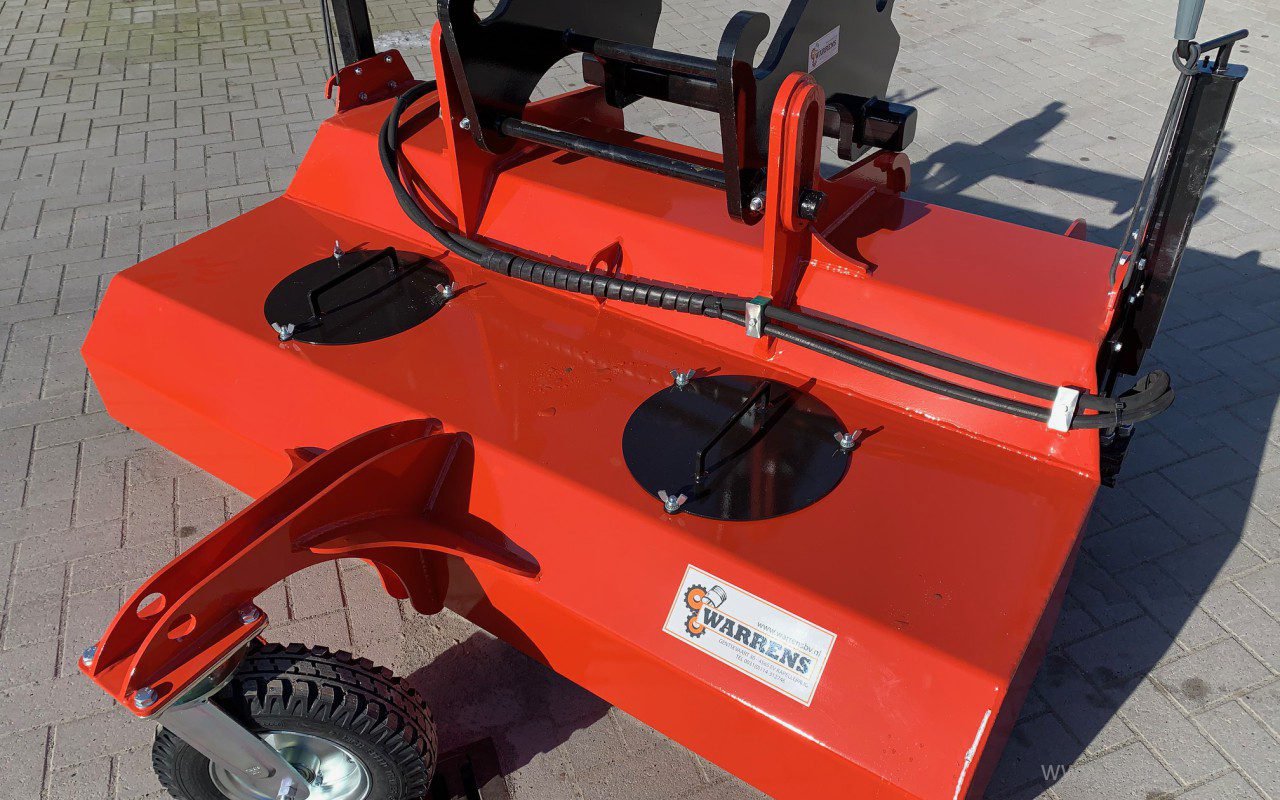

In de gebogen vuil verzamelbak zijn 2 demontabele kijkluiken voorzien om eventuele aangekoekte afvalresten te kunnen verwijderen. De deksels met grijpbeugels zijn eenvoudig te de – en monteren. Er kan een keuze gemaakt worden tussen deksels aan de bovenzijde, of deksels aan de zijkant van de machine.

De vuil verzamelbak maken we bewust breder dan de veegmachine. Dit is gedaan om geen uit stekende delen zoals lagers en hydromotoren aan buitenzijde van het chassis te hebben. Alles valt hierdoor deels binnen de constructie van de machine.

De hydromotor is deels geïntegreerd in borstel, om de uitbouw maat te beperken.
Er is een extra afdek kap met koeling rooster langs zijkant van de hydromotor gemonteerd deze dient voor extra bescherming.

De borstelringen hebben een diameter van 600 mm. Door het gebruik van gestanste 60 mm brede polypropyleen veegringen in honingraatmotief garanderen we u een lange levensduur van de veegringen en een mooi veegresultaat. Het veegresultaat van nieuwe of bijna versleten veegringen vormt geen verschil. Door het eenvoudig montagesysteem kunt u als klant de veegringen vlot zelf vernieuwen. Er zijn combinatie mogelijk te maken uit kunstof en stalen veegringen.

Krachtige M+S motor van het type MSI 315 heeft een vermogen van maximaal 13.5 Kw en een max toelaten debiet van : 75 l/min. De max werkdruk van deze motor is: 230 bar. Alles wordt afgeleverd afgesteld op de fabriek afstellingen.

Fabriek optie : Debiet splitser in een unit samen gebracht en afgesteld op de borstel. Enkel werkend debiet/druk splitser .Dubbel werkend debiet/druk splitser 0 -76 l/min max ¾ leidingen. 420 Bar max

Gebouwd met enkel Top A merken:

– SKF lagers
-Semperit Slangen
– M+S hydromotor met lek aansluiting
-Faster snelkoppelingen, deze worden naar keuze gemonteerd

Veegbreedte
1m 60 € 5.400,00
1m 70 € 5.500,00
1m 80 € 5.600,00
1m 90 € 5.700,00
2m € 5.800,00
2m 10 € 5.900,00
2m 20 € 6.000,00
2m 30 € 6.100,00
2m 40 € 6.200,00
2m 50 € 6.300,00

Andere maatvoeringen als bovenstaand op aanvraag leverbaar.

Fabriek opties:
Debiet splitser in een unit samen gebracht en afgesteld op de borstel. Enkel werkend debiet/druk splitser .Dubbel werkend debiet/druk splitser 0-76 l/min max ¾ leidingen. 420 Bar max € 1.400,00
3 stuks vol rubber banden € 950,00
Andere type snelwissels op aanvraag
mogelijk
€

Bevochtigingssysteem 12 volt € 1.300,00
Zijborstel € 785,00

Vracht kosten machine € 150,-
