Pronar T386 container systeem

Pronar contaimer systeem T 386

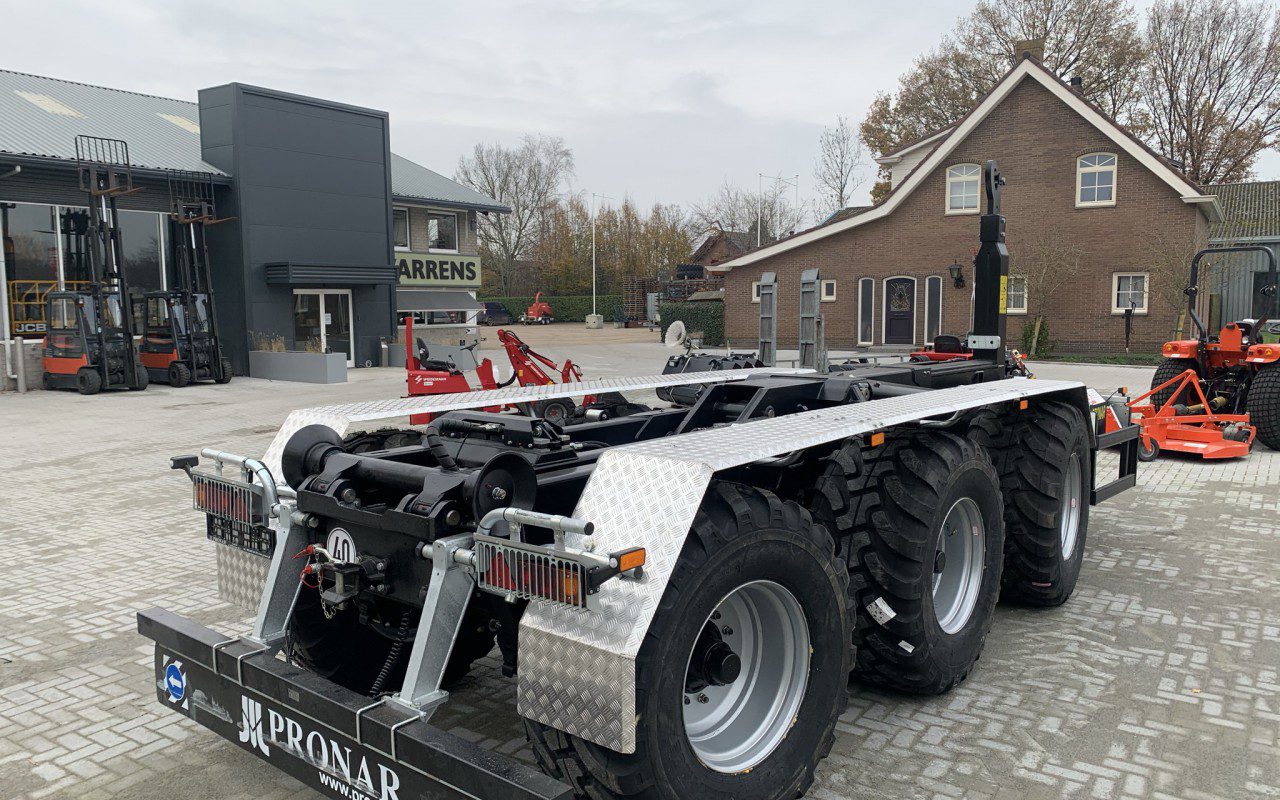

Hook lift trailer PRONAR T386 kan worden gebruikt voor vele verschillende taken op gebied van de landbouw , de bouw , de gemeentelijke of de tuinbouw . Het is een praktische manier om te verzamelen, transporteren en lossen verschillende soorten containers tussen 5 tot 7,5 m, zoals box containers, tanks, vlak, dumpers , en vele anderen . Multifunctionaliteit van de haak
lift trailer en de verschillende toepassingen hebben direct effect op de productiviteit en lagere investeringen en operationele kosten

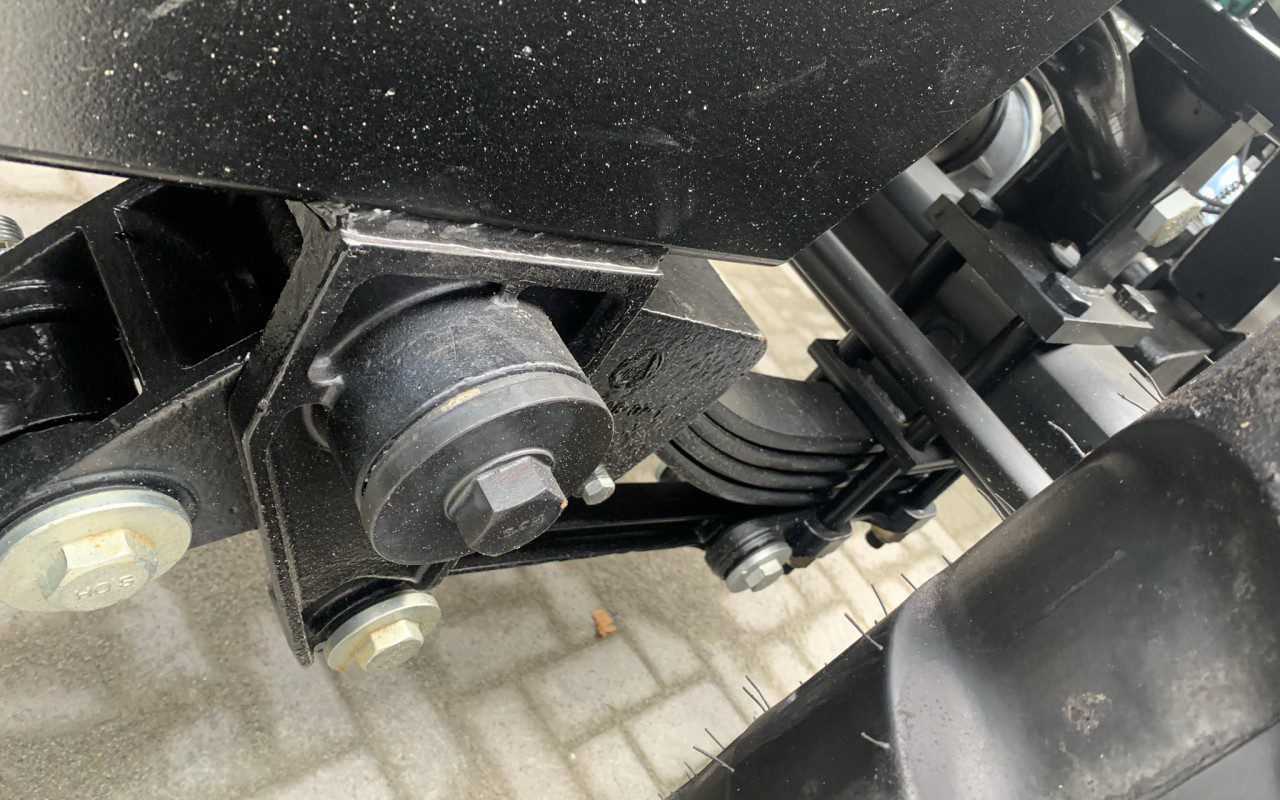

Het onderste gestel van de aanhangwagen is vervaardigd uit duurzaam stalen profielen extra verstevigd met platte strippen voor zorgen de duurzaamheid en stijfheid van de structuur . Het chassis bestaat van mechanische ophanging tridem soort met verende stalen

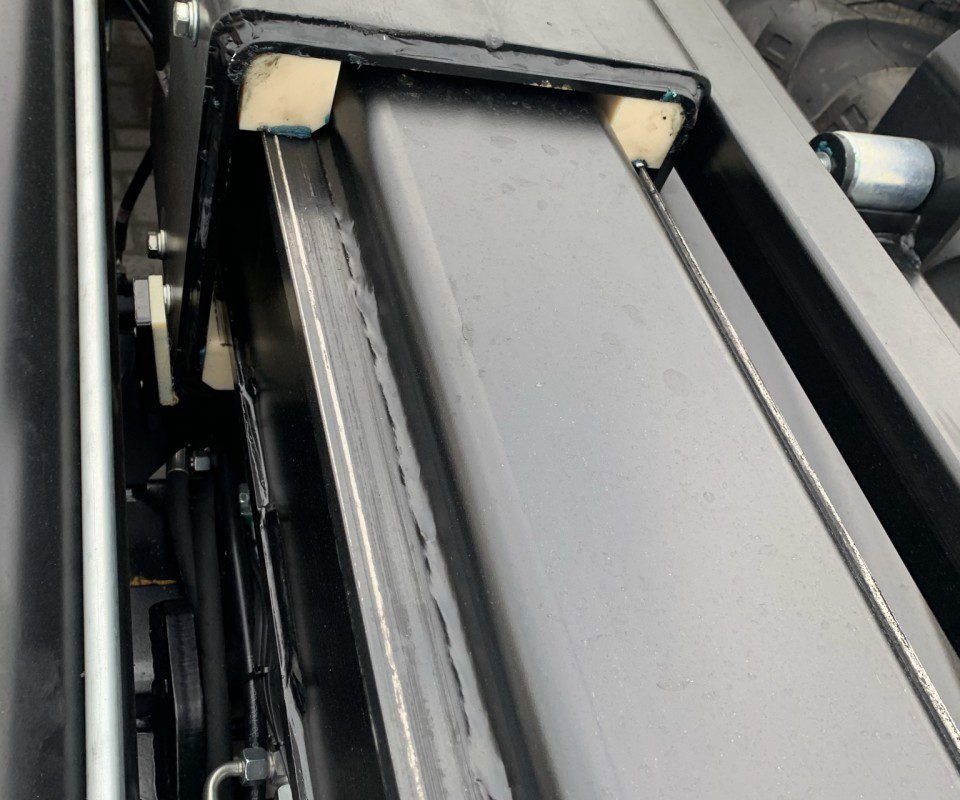

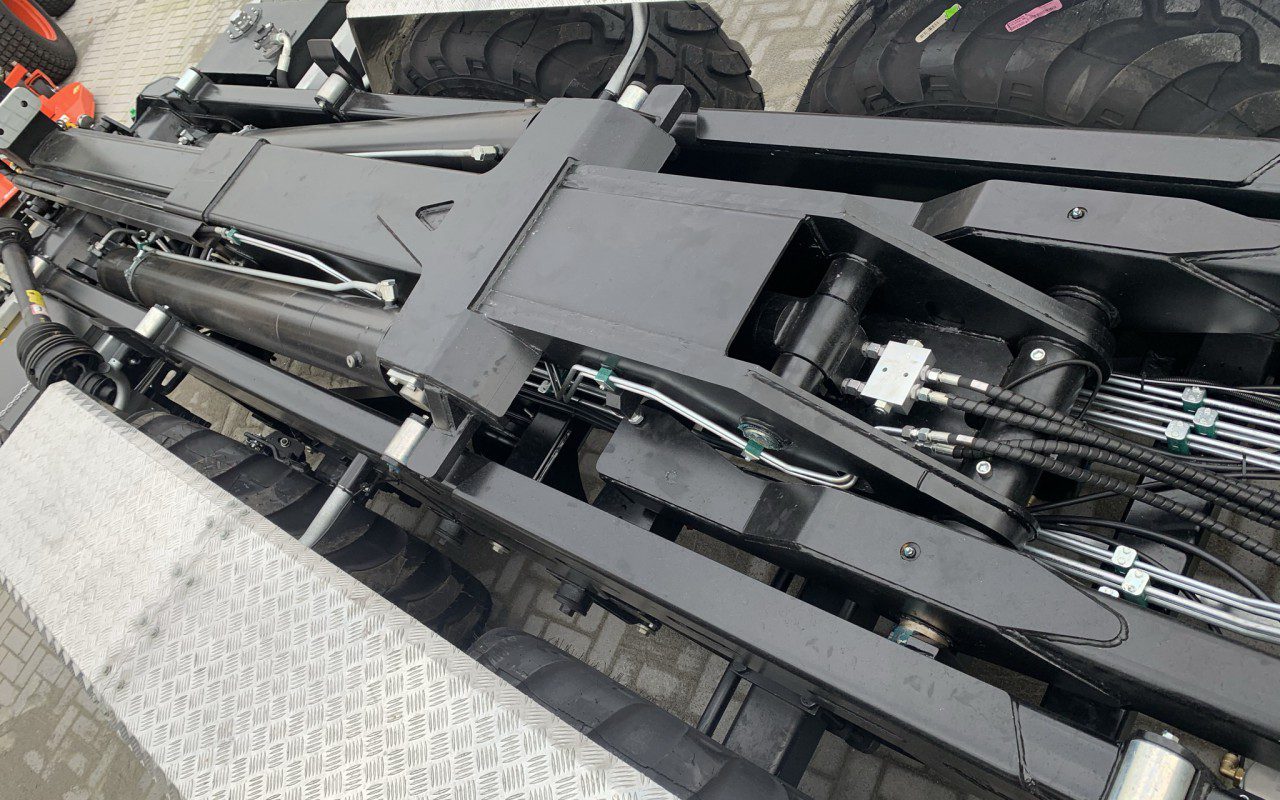

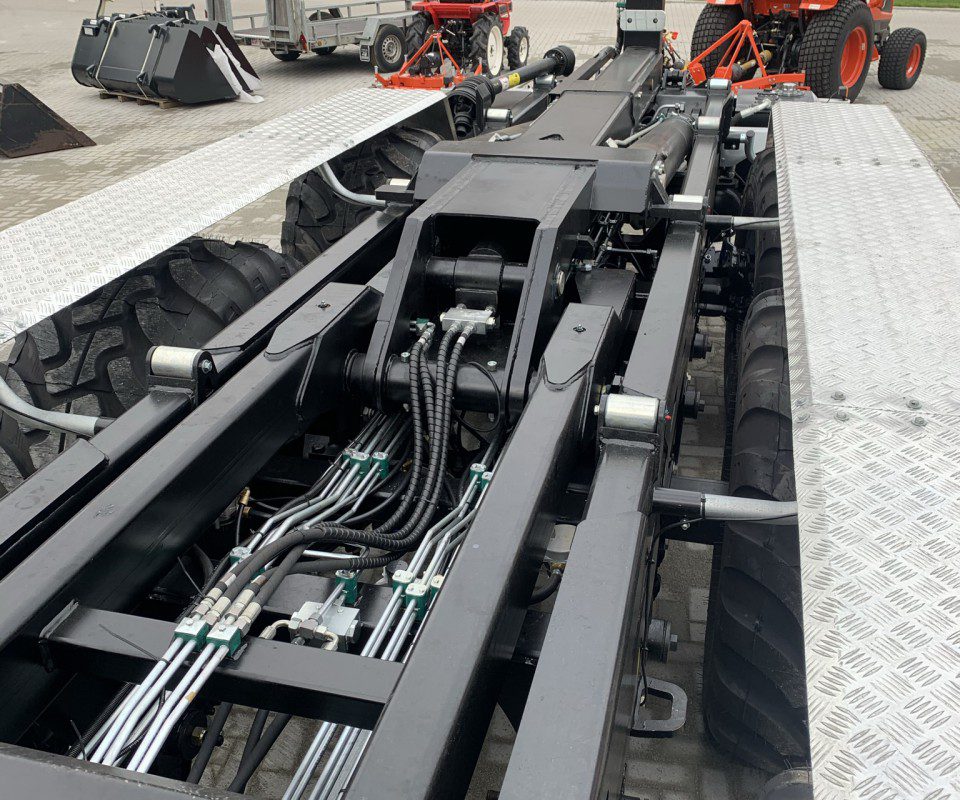

veren , en drie assen van welke de eerste en de derde is actief gestuurde assen . Het laden systeem bestaat van drie samenwerkende Frame van gesloten stalen profielen . Anders dan in andere laad- systemen gebruikt in PRONAR aanhangers, slepen haak frame telescopische vouwen met behulp van een hydraulische cilinder . Deze oplossing maakt variabele instelling van het
centrum van de zwaartekracht van de uitgevoerde houder welke verhoogt of verlaagt de belasting van de achterste wielen van de trekker.

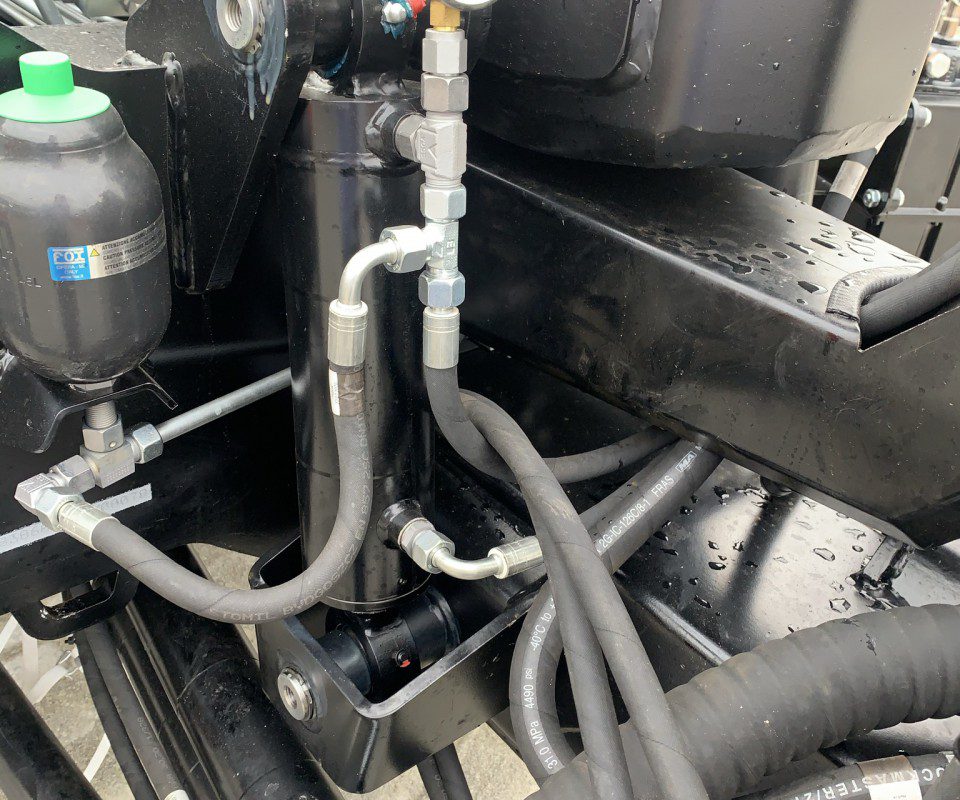

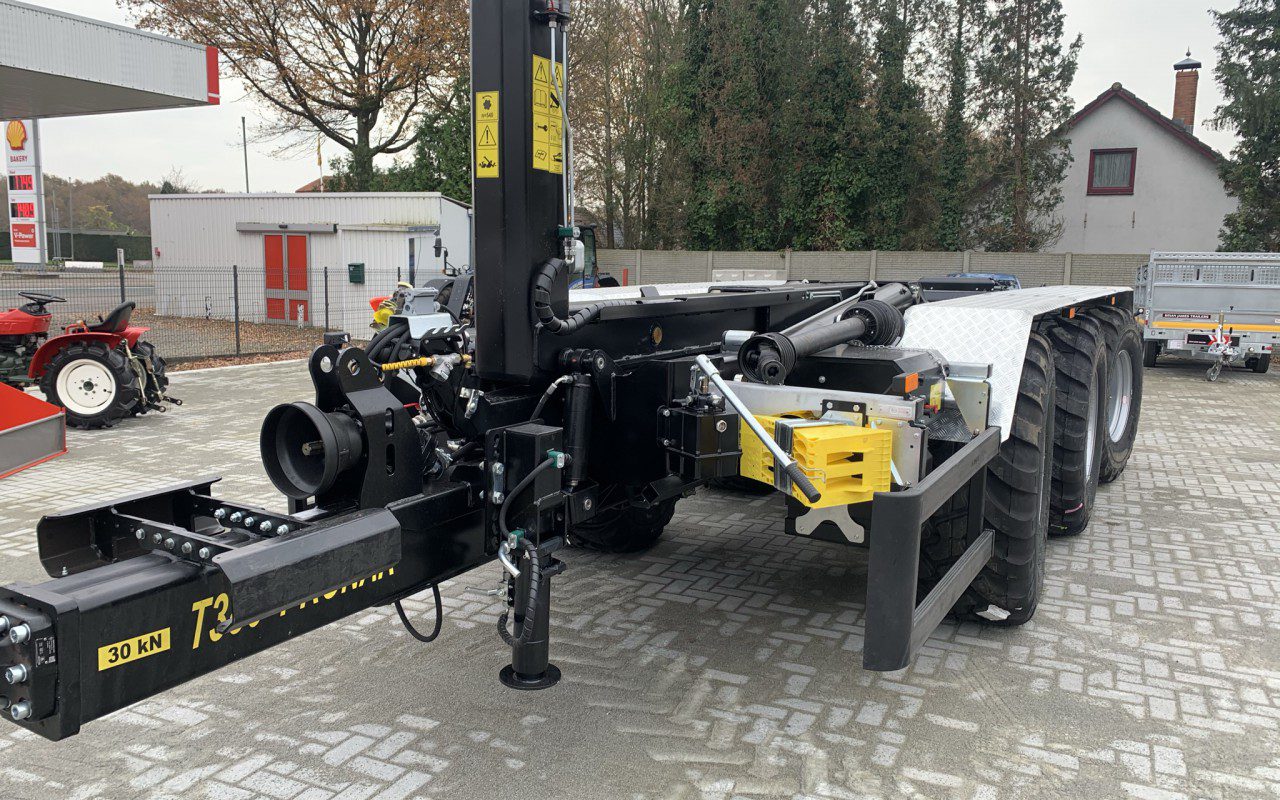

De hydraulisch verstelbare en afgeveerde dissel maakt een verende aanpassing van de dissel hitch aan de trekker hefinrichting . De
hydraulische cilinders gemonteerd op de dissel beschermen frames tegen
trillingen en schokken gegenereerd tijdens de werking van de trailer. PRONAR T386 aanhanger kan worden gebruikt zowel voor het transporteren van containers en als normale kipper aanhanger met beladen container.

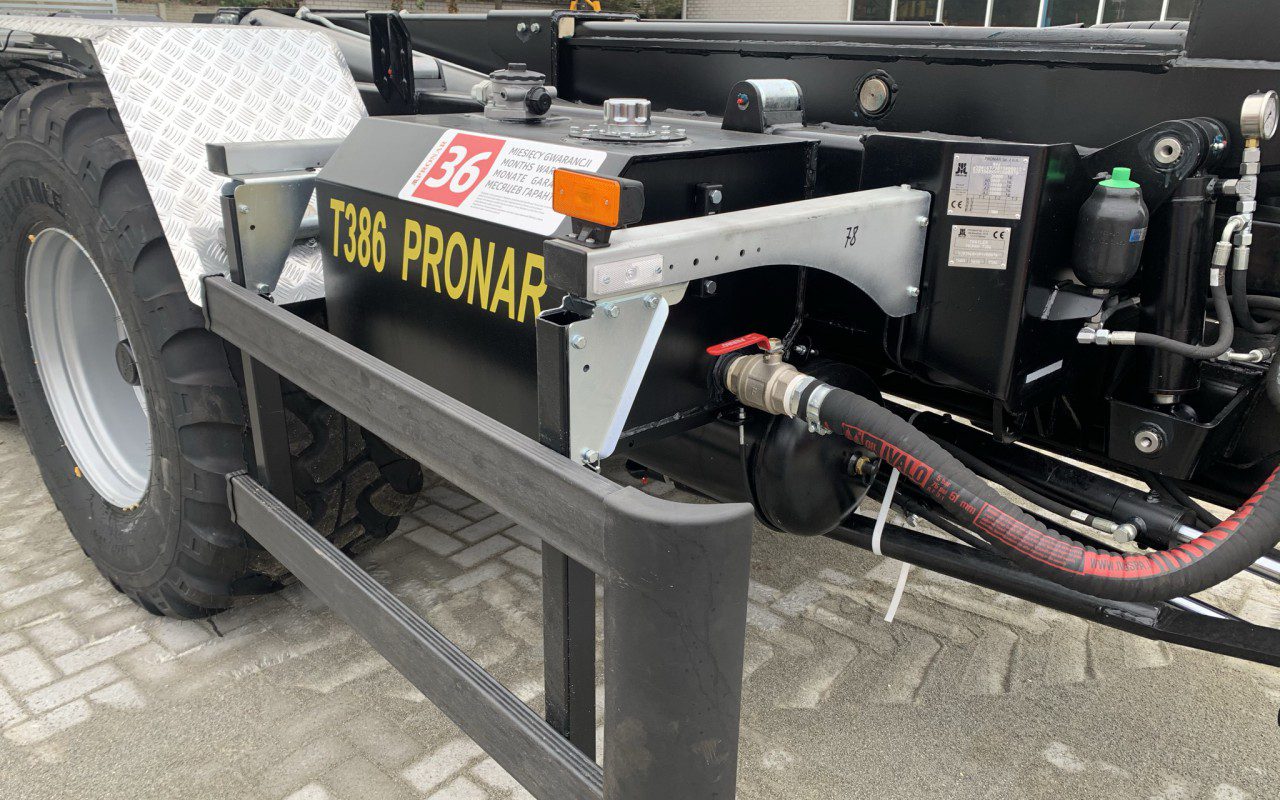

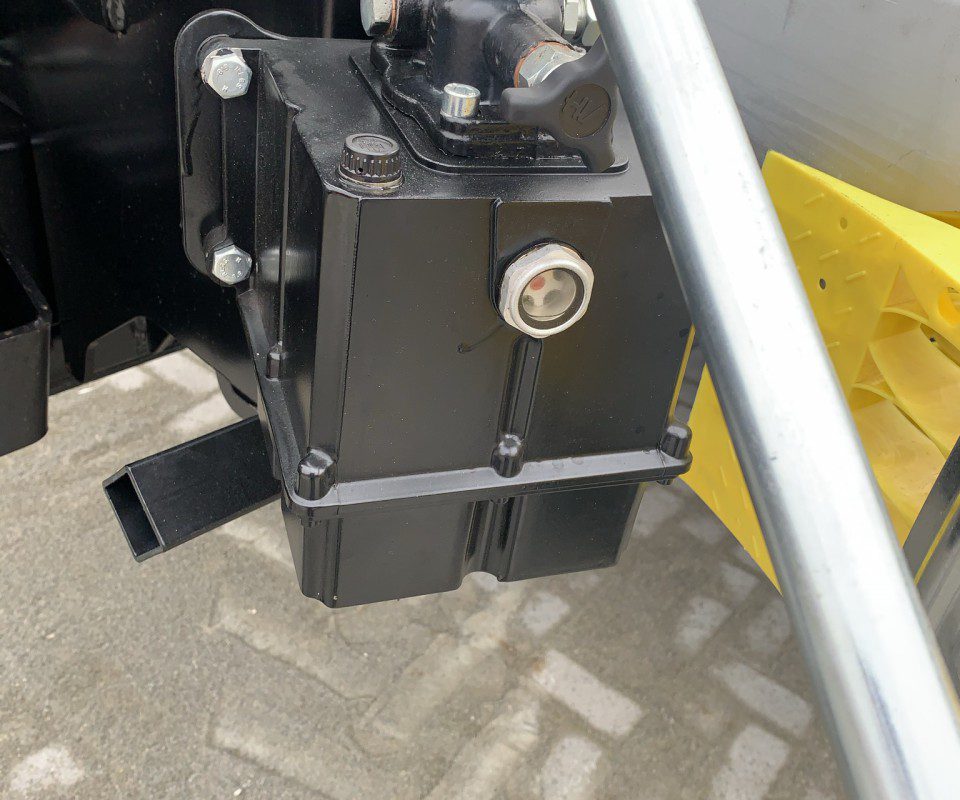

Schakelen tussen functies wordt gedaan automatisch . voorbeeld men kan hem niet afzetten voordat container vergrendeld is. De aanhangwagen is uitgerust met een eigen olie tank en efficiënte olie pomp wordt aangedreven door de aftakas as teneinde te verkorten de duur van de

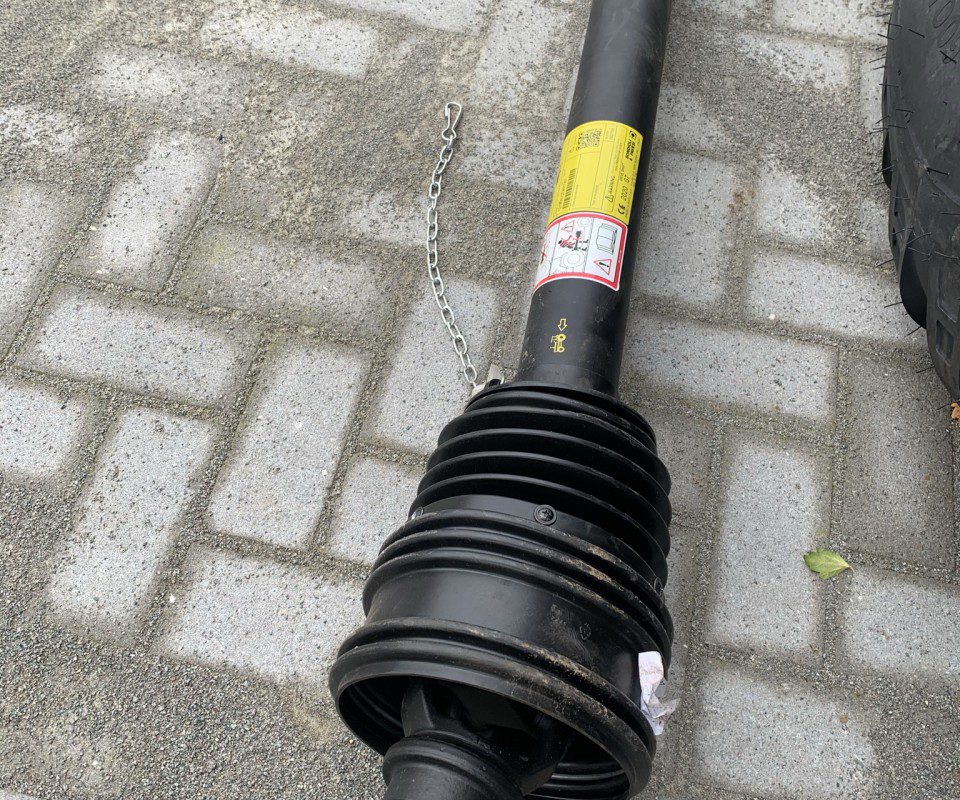

afzonderlijke cycli. Aftakas word meegeleverd bij de machine.

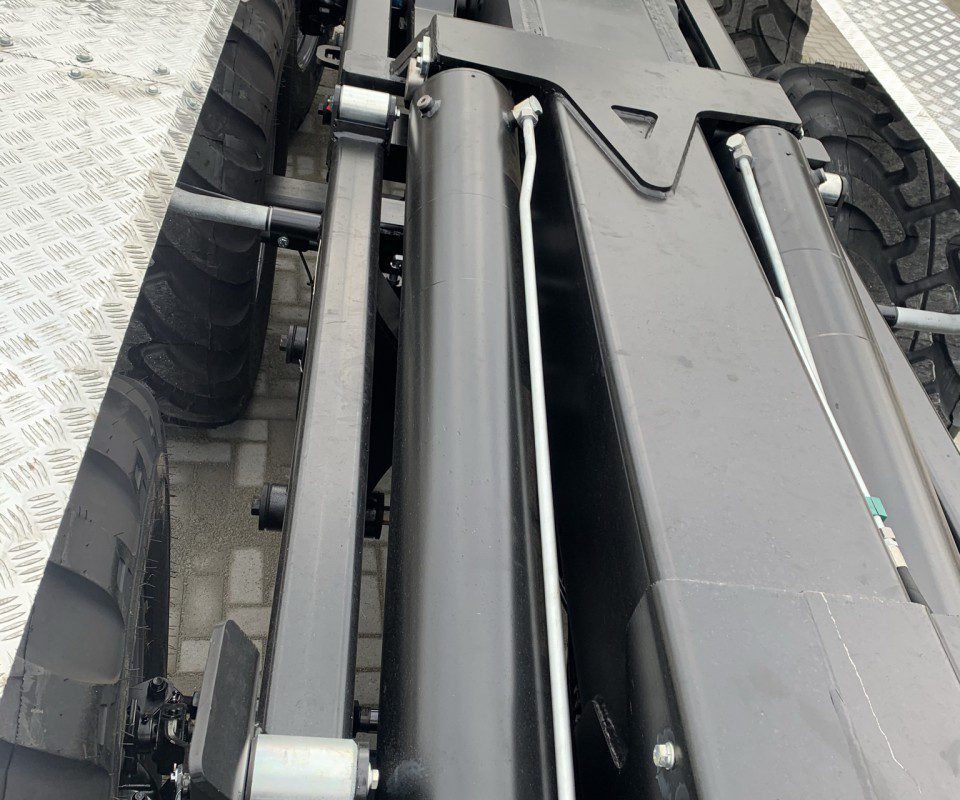

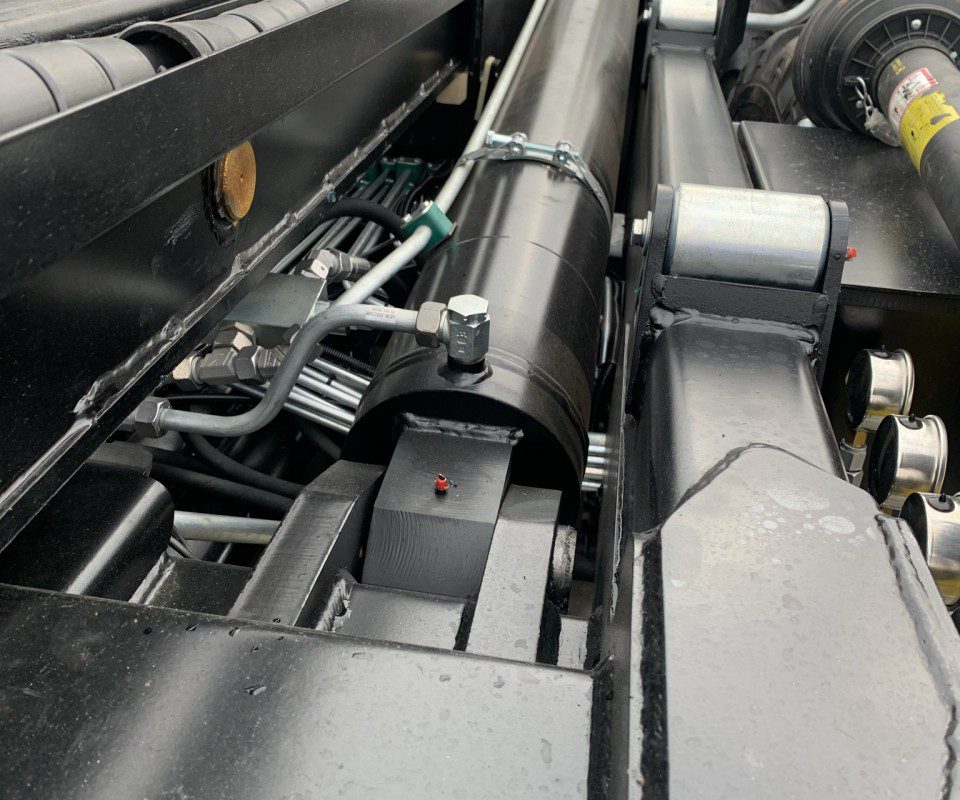

Het proces van het laden en lossen of kantelen ( afhankelijk van functie) is uitgevoerd uitgevoerd door twee hydraulische cilinders . Deze oplossing wordt gebruikt in auto-versies van haakaanhangers . Beide cilinders op het zelfde moment lift de houder, zodat deze naadloos verloopt laden en het lossen . Elke tipping

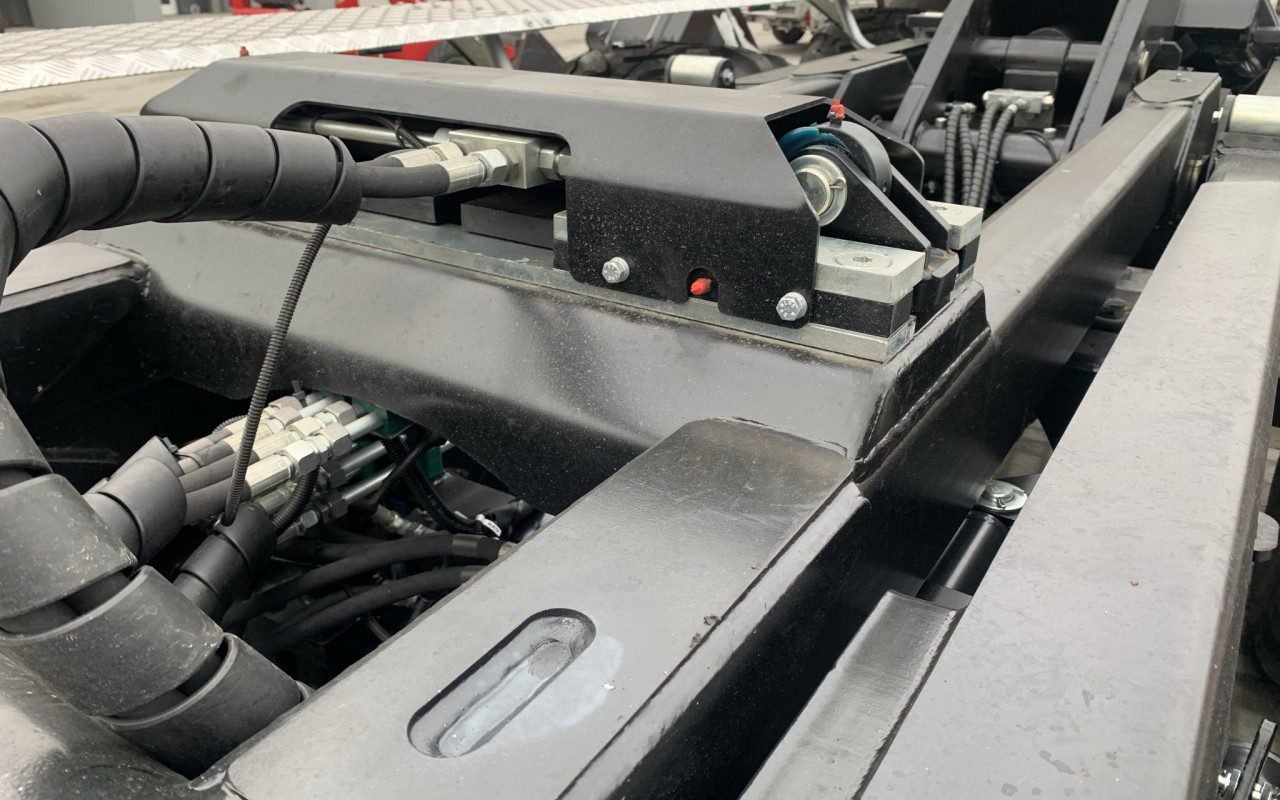

cilinder is voorzien van een rem die in de laatste fase van het vouwen vermindert het scrollen snelheid van de trailer frames. Aan het achterste gestel het hydraulische reservoir vergrendeling is
aangebracht , die veilig de houder van slippen en springen tijdens het

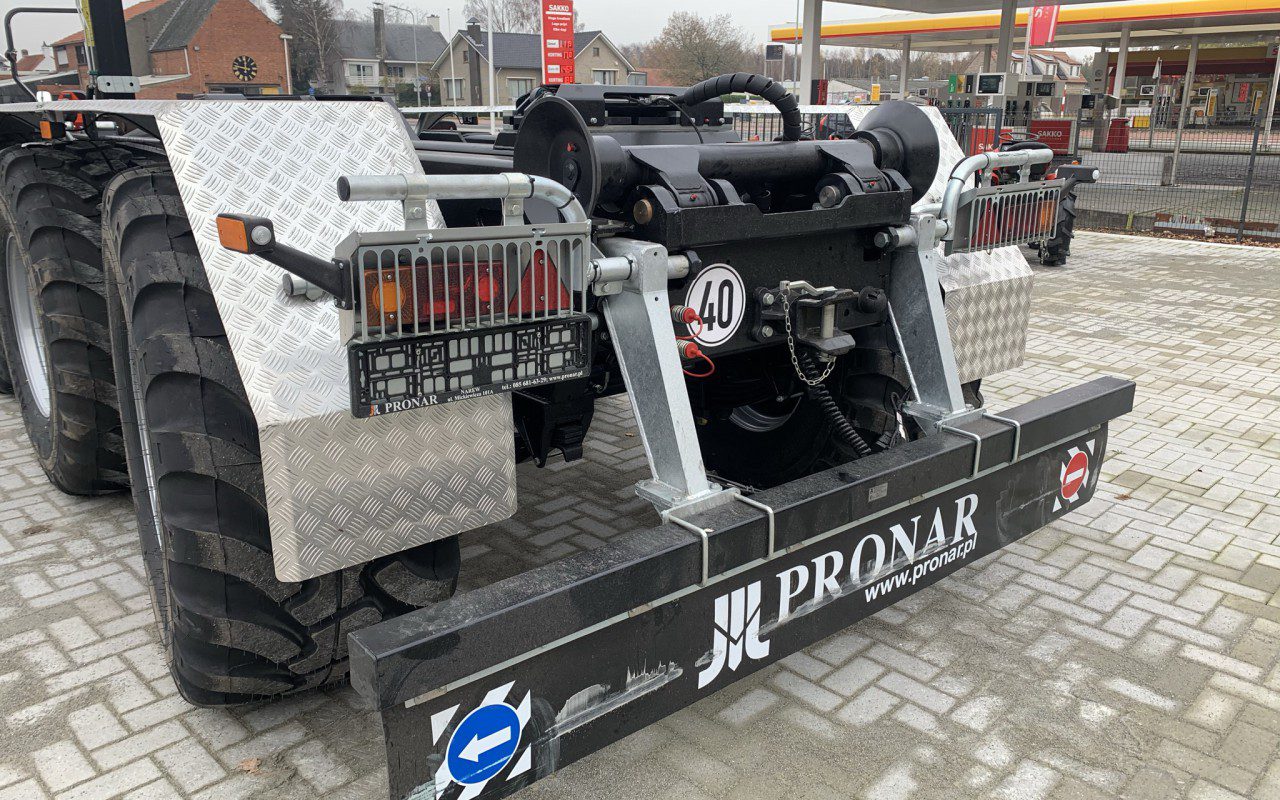

containertransport. In tegenstelling tot de mechanische houder vergrendeling de hydraulische vergrendeling vereist geen wijzigingen aan de sluis stand haken punten wanneer u verandert de lengte van de vervoerde container. PRONAR T386 trailer als het vorige model haak aanhangwagen (T286) is uitgerust met een achterste bumper die wordt bediend met twee hydraulische cilinders .

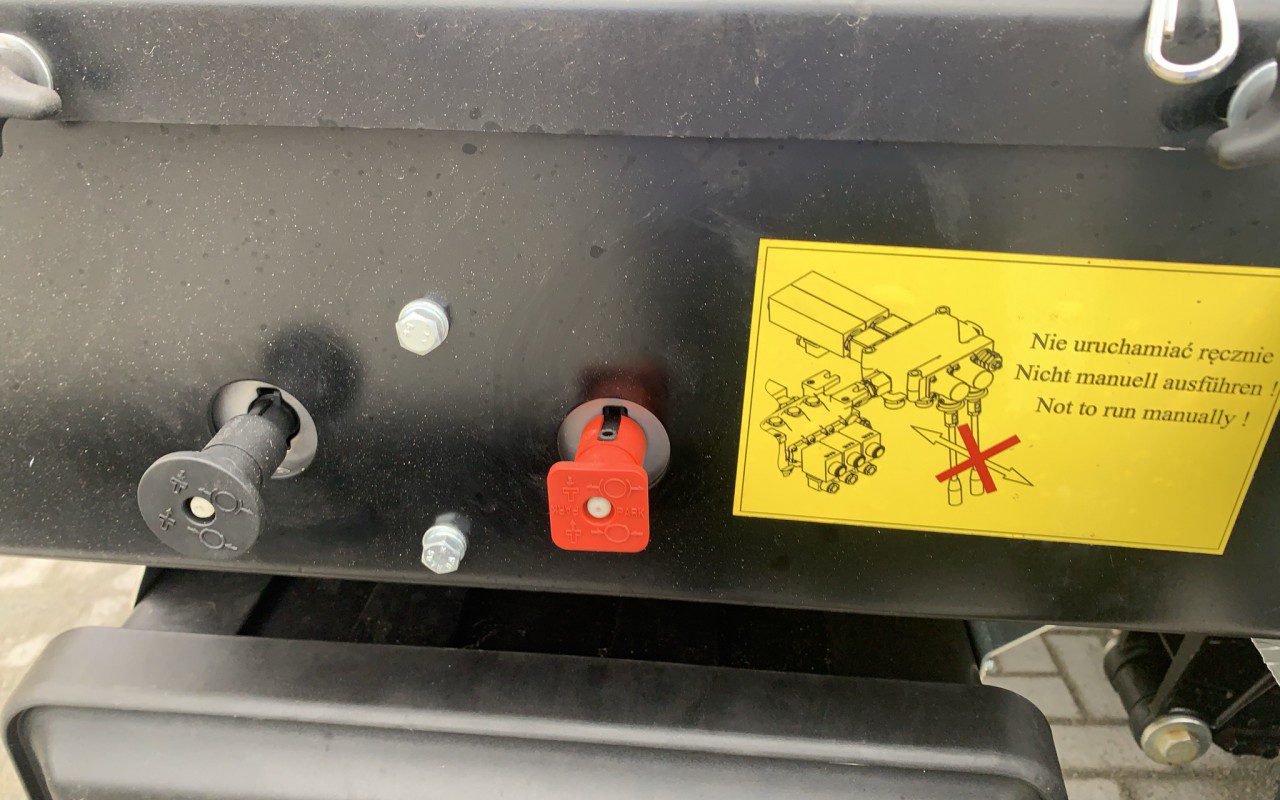

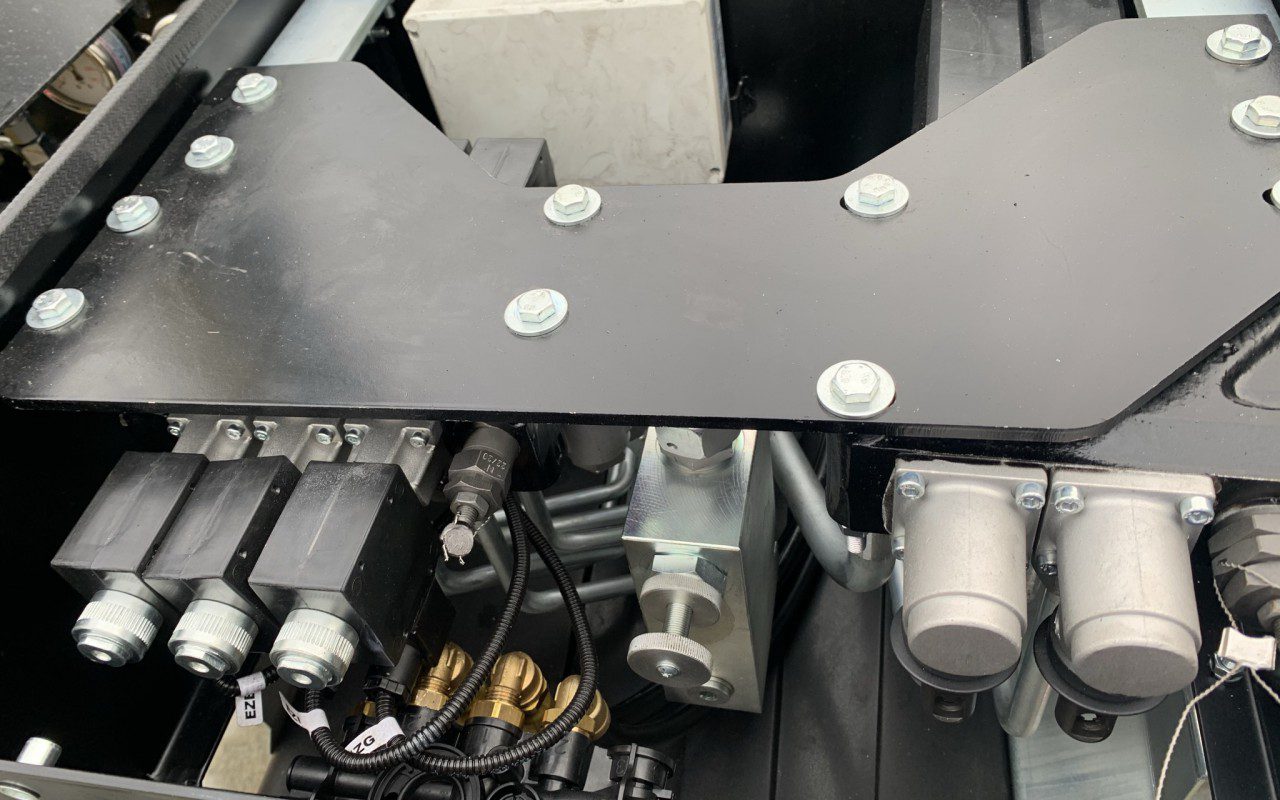

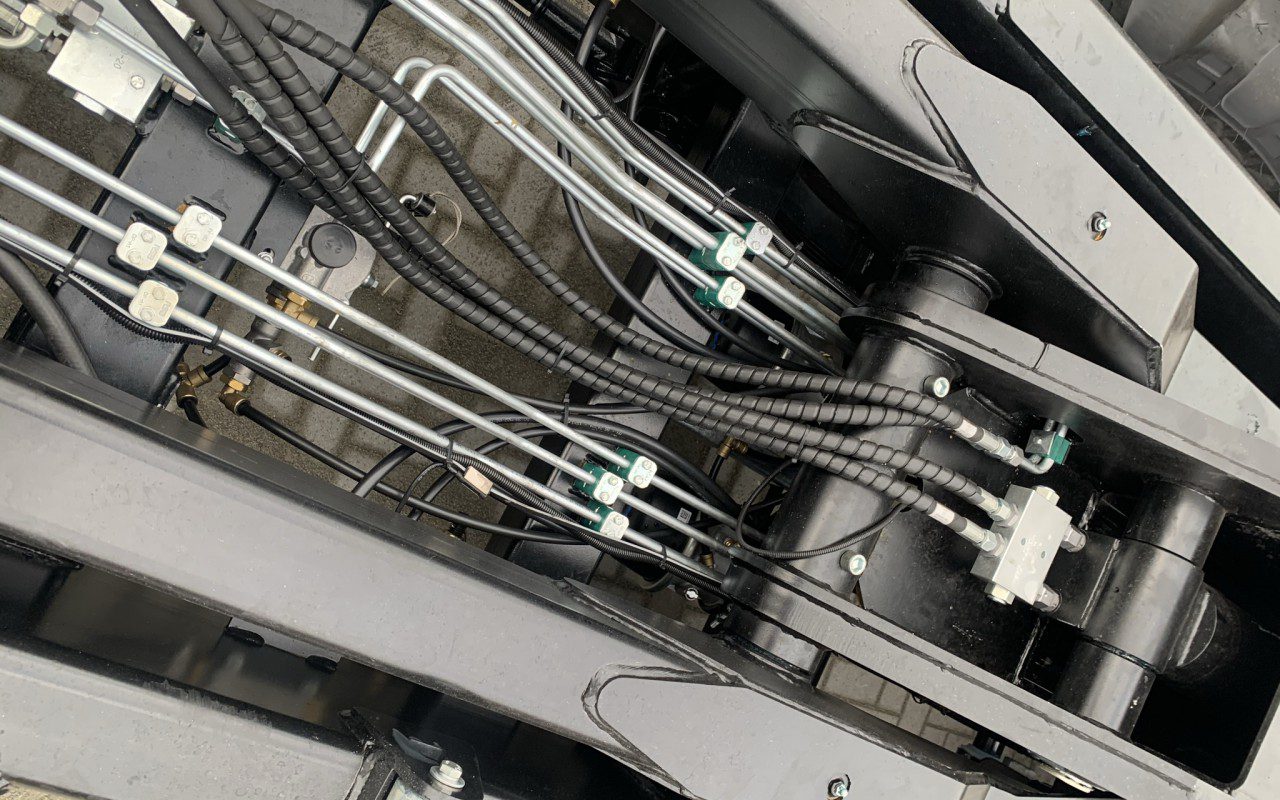

Alle hydraulische cilinders worden aangestuurd door een hydraulische verdeler ,
die tot de standaarduitrusting van de trailer behoort . Om verhogen het gemak en werk efficiency de

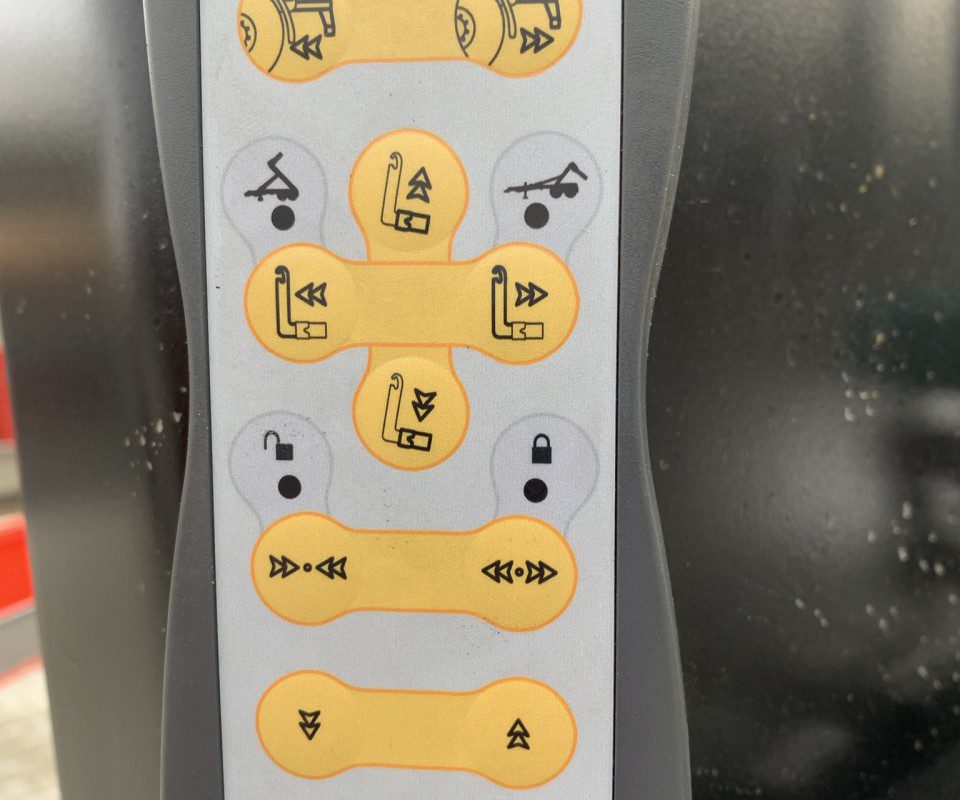

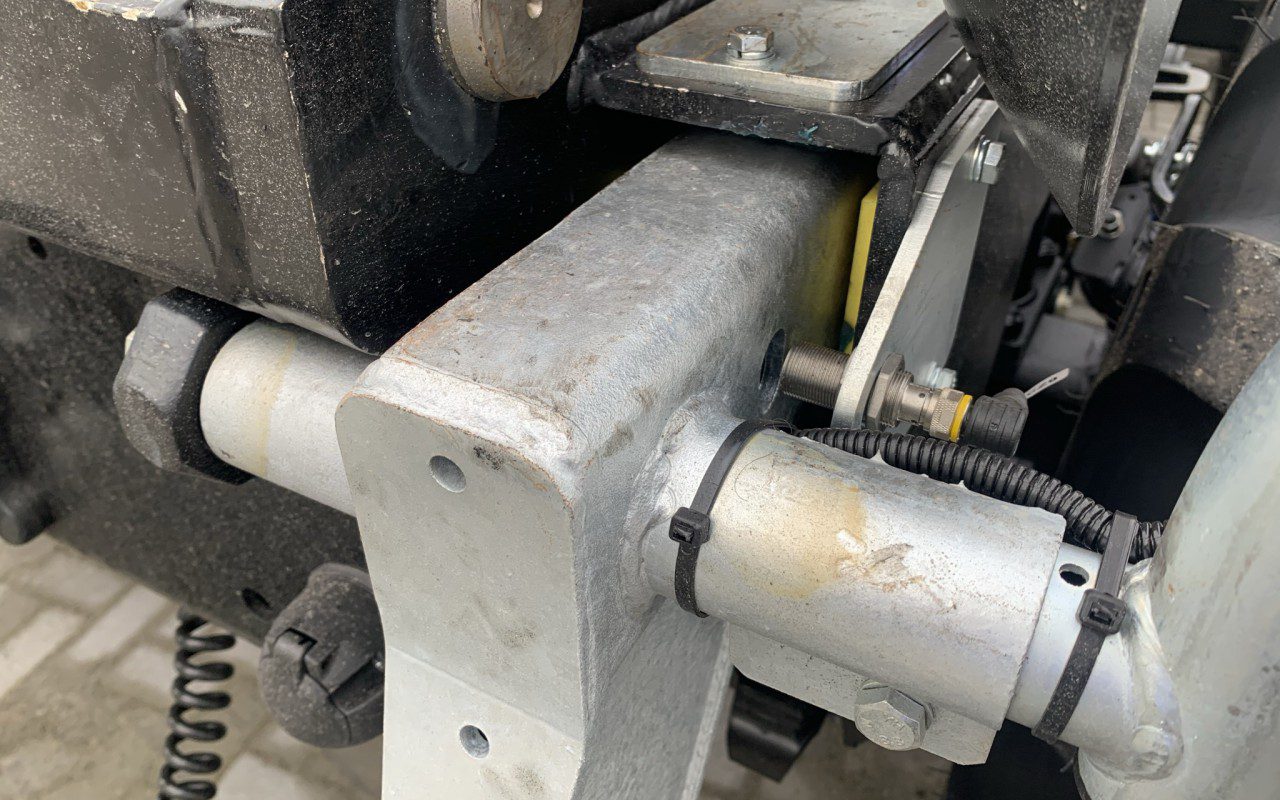

hydraulische verdeler wordt bedreven met een elektrische bedieningspaneel uitgerust met LED aangeeft aan de gebruiker de huidige instellingen en trailer frames positie . De regeleenheid op de basis van signalen ontvangen van de sensoren gemonteerd op de aanhanger controleert alle de tijd wanneer de verschillende functies van de trailer zijn
ingeschakeld op in de juiste volgorde te voorkomen schade aan de trailer of container.

Standaarduitrusting:

Chassisraam: rechthoekig uit gesloten profielen Dissel met hydraulische schok
Veerabsorptie cilinder met traploze hoogte verstelling van dissel :
K80mm kogel trekhaak , zijbesturing met kogelkop K50

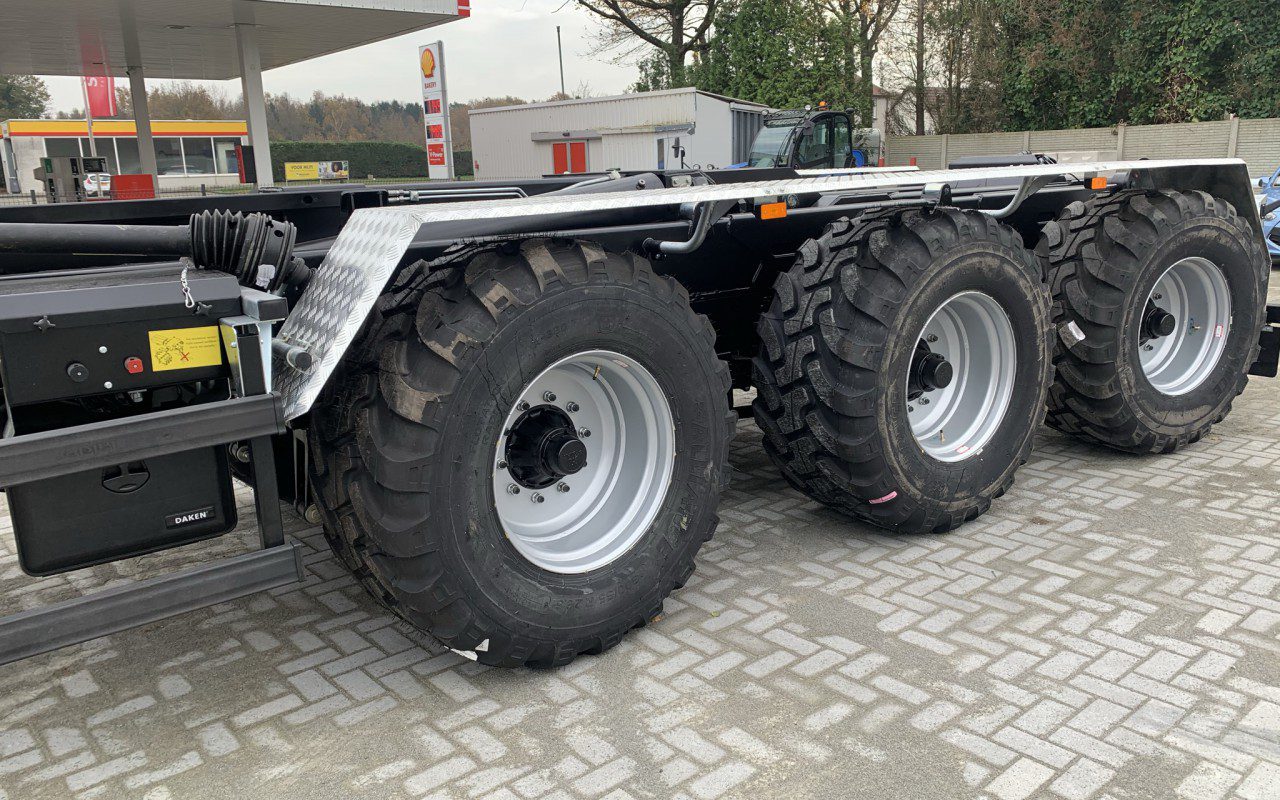

Tridem vering met 1810 mm as basis met vaste middelste as en actieve besturing van de voorste en achterste assen trommel rem 400 × 140. Remsysteem: dubbele lijn pneumatisch met automatische regeling van de remkracht (ALB) of hydraulische vering bumper met hydraulische bediening verlichting
systeemlampje met klaring lichten kunststof of staal spatborden.

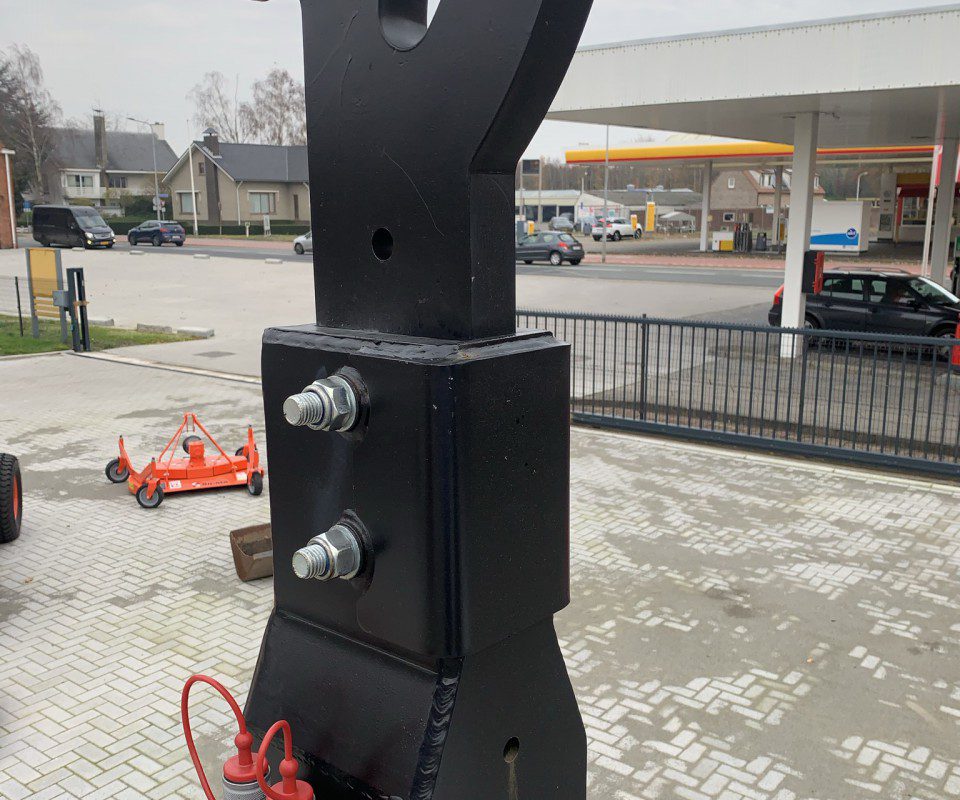

“Central hydraulisch systeem met een eigen hydraulische tank, hydraulische pomp aangedreven door PTO as , met electro -hydraulisch beveiligingssysteem aangedreven door draden . Het regelt functies : – hydraulische tipping met 2 cilinders – hydraulische schakelaar kipper / hook aanhanger – hydraulische telescopische hook’s gestel – hydraulische vering lock – hydraulische vergrendeling van de container -control van het ene paar hydraulische outputs aan de achterkant van de trailer ( bv . op connect hydraulische achterwand van de houder of hydraulisch kantelen systeem van de tweede trailer – hydraulische achterste bumper” LED van het bedieningspaneel aangeven de online functies van het centrale hydraulische systeem Aanhangwagen haak met automatische container vergrendeling en geregelde hoogte in 2 standen ( aanpassing voor houders vlgs. aan DIN 30722-1) Wheel wielblokken + rekken (2 stuks ) Chemisch geharde lakken materialen , UV- bestendig chassis kleur rood RAL3000 PRONAR

COC EU 30000 Kg
-Tridem -ophanging met 1810 mm asbasis
-Vaste middenas en actieve besturing van voor- en achteras

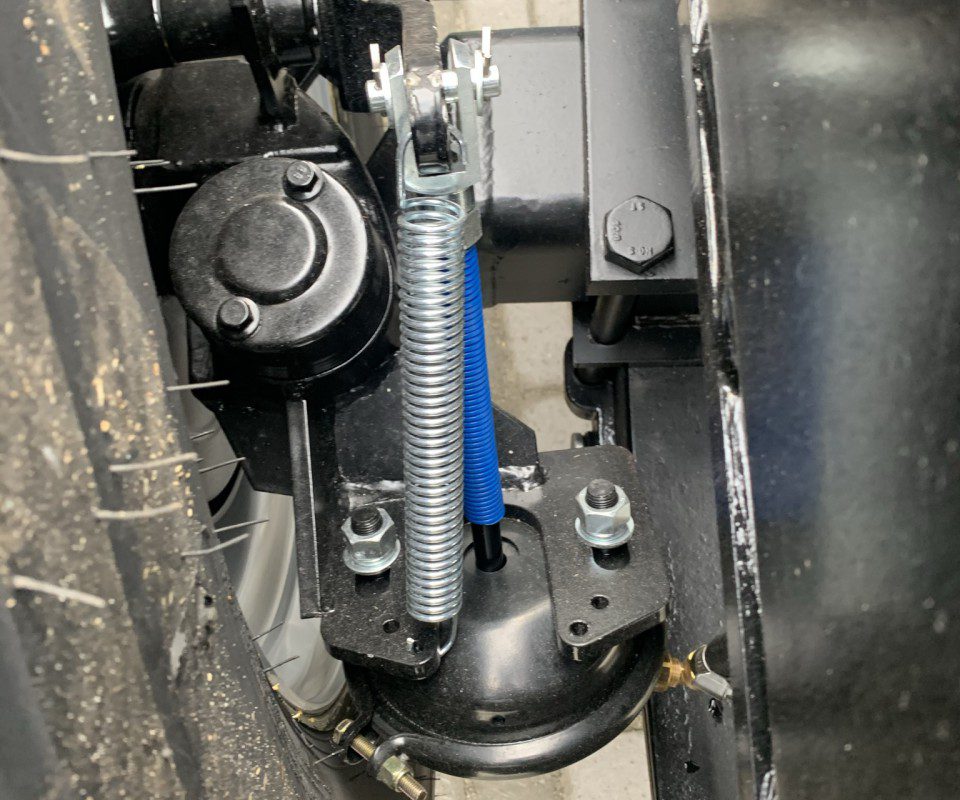

-Luchtremmen 400 × 140
-Remkrachtregelaar ALB

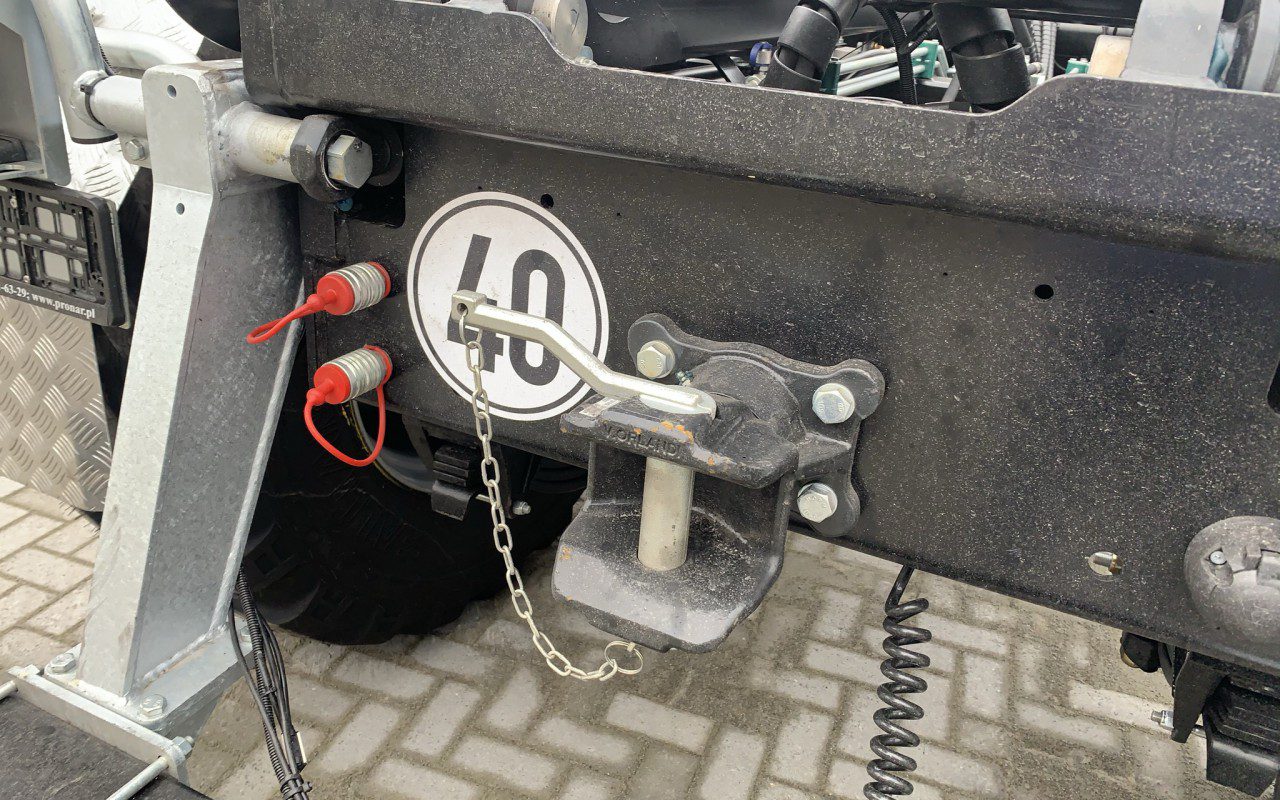

-Trekhaak K80
-Hydraulisch geveerde dissel
-Hydraulische uitschuifbare bumper
-Spatborden (ALU)
-LED verlichting

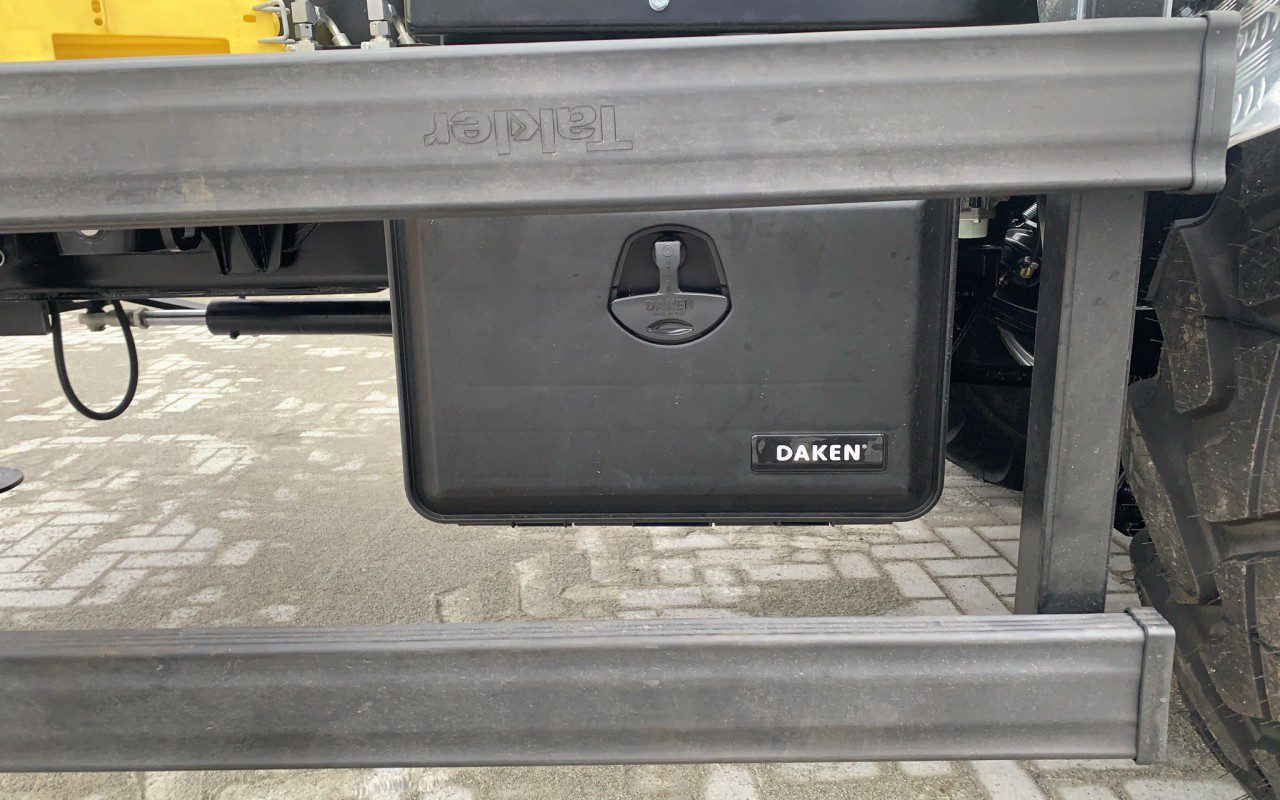

-Gereedschapbak
-Schuifarm
-Groot hoek aftakas
-2 afzetcilinders 52 Gr
-Hydraulisch omschakelen afzetten / kiepen
-Hydraulische as afstempeling
-Hydraulische vergrendeling
-Uitschuifbare hydraulische dissel
-Werkdruk 380 bar , 65 liter/minuut 1.000 t/min

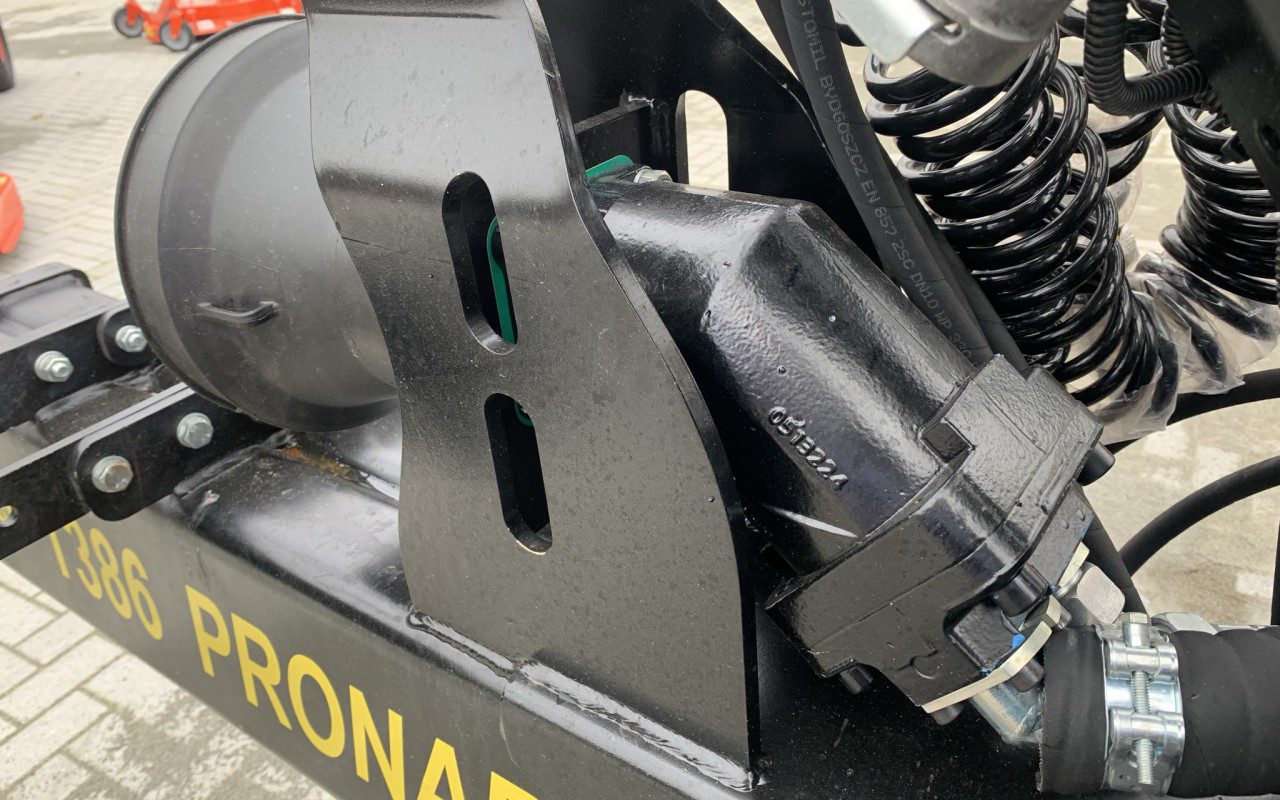

-Eigen hydraulieksysteem met aftakasaandrijving met plunjer pomp
-Electro hydraulische bediening, met handpalm bediening

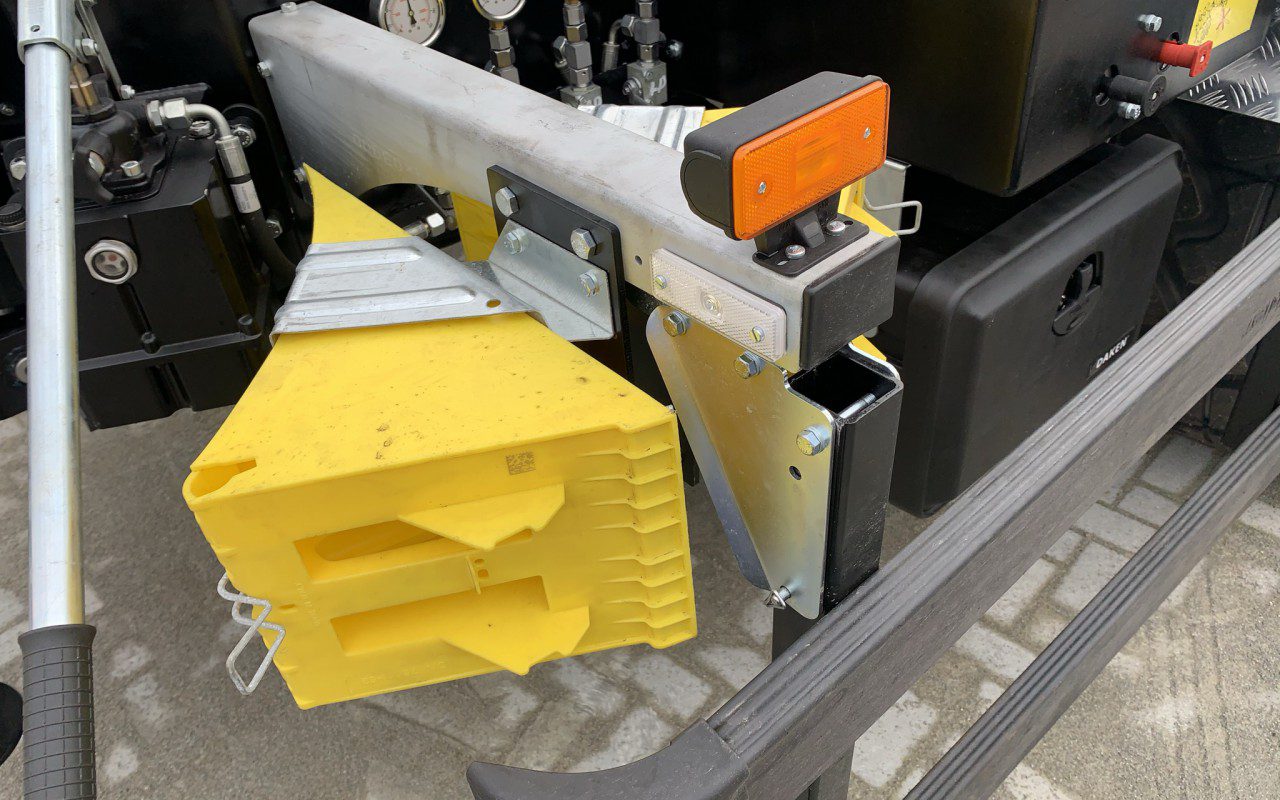

-Wielkeggen
-Geleidingsrollen boven op chassis 8 stuks

Nodig van hydrauliek voor tractor:

• Een dubbelwerkend ventiel voor steunpoot
• Een dubbelwerkend ventiel voor disselvering

Extra opties:

# Leiding Dubbelwerkende hydraulische op hook
# Leiding Dubbelwerkende hydraulische naar achterzijde chassis voor eventueel bediening achterklep
# Spatborden aluminium boven de wielen

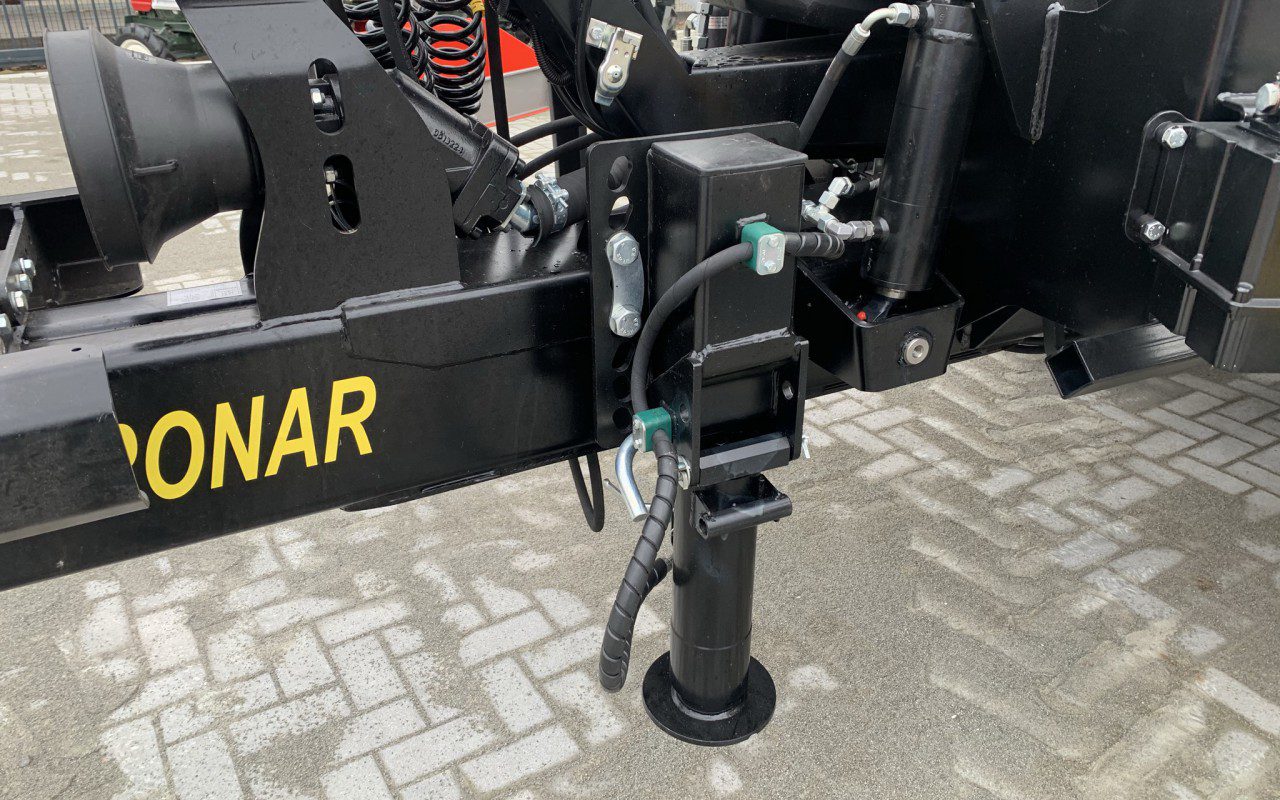

# Hydraulische steunpoot vooraan
# Inklapbare fietsen vanger

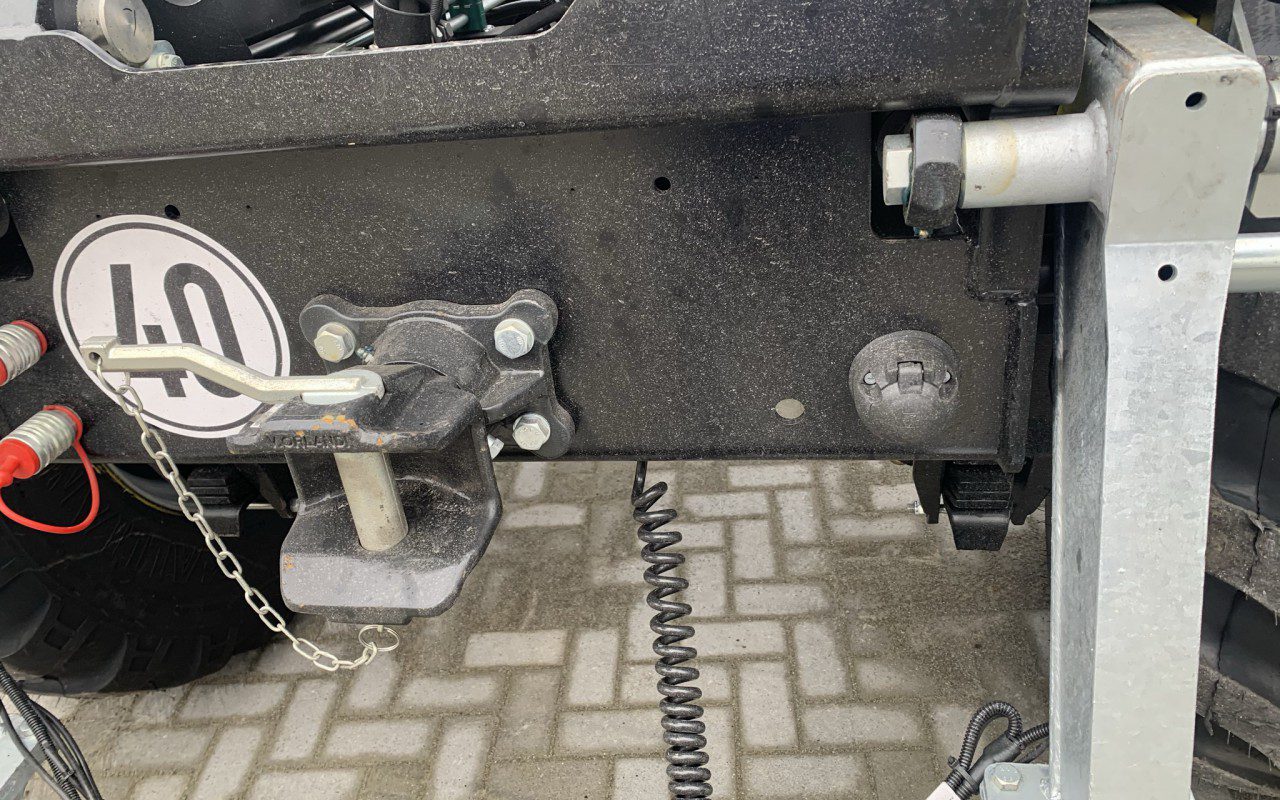

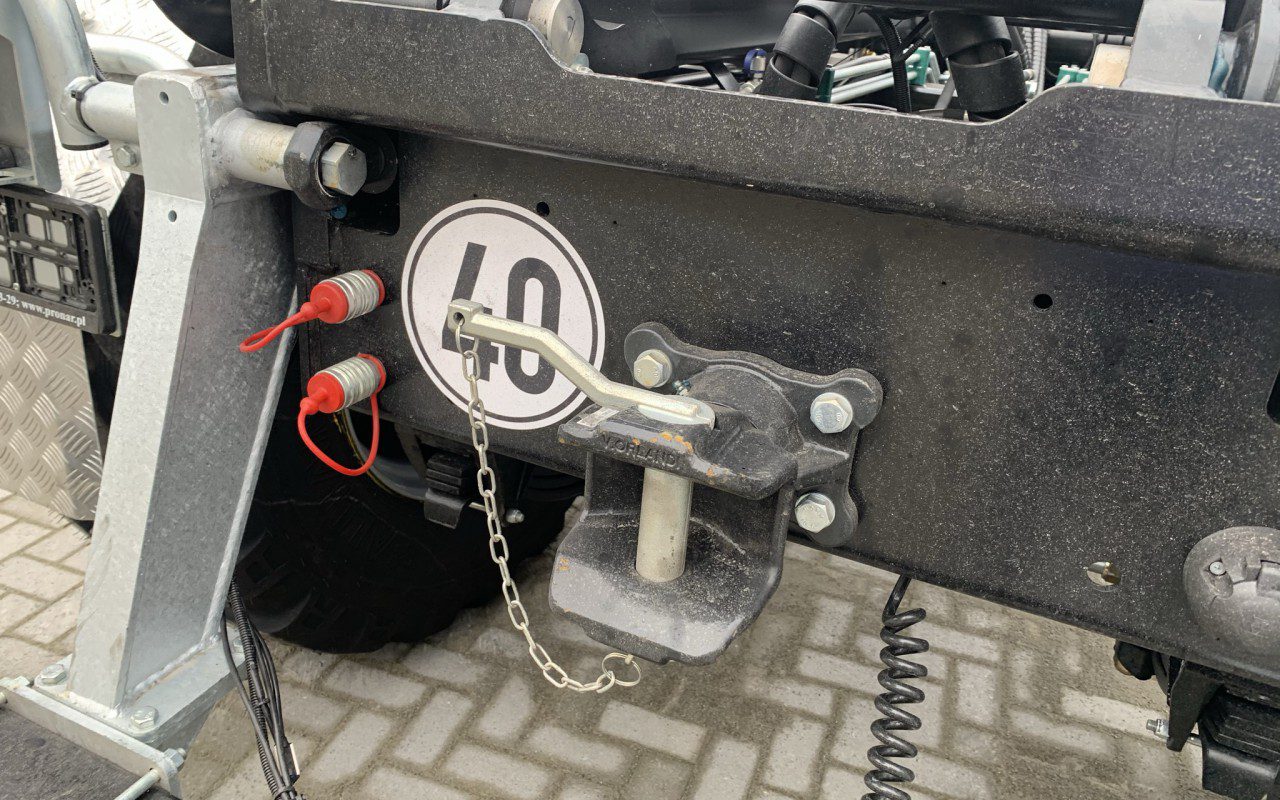

# Trekhaak achteraan
# Verlichtings stekker 7 polig

Toegestane totale gewicht ( technisch ): 30000 [kg]
Toegelaten totaal gewicht : 30000 [kg]
Load capaciteit ( met inbegrip van gewicht van de container): 21200 [kg]
Leeg gewicht zonder banden : 8000 [kg]
Lengte zonder container: 8590 [mm]
Breedte zonder bak: 2550 [mm]
Breedte met bak: 2550 [mm]
Bevestiging afmetingen van de container:
Hoogte haak (min / max): 1450/1570 [mm]
Rollenbaan breedte : 1060 [mm]
Toegestane afmetingen van de container:
Inwendige lengte (min / max): 5000/7500 [mm]
Externe breedte : max. hoogte 2550 [mm]
Inwendige hoogte : max. hoogte 2500 [mm]

Container maximale tipping hoek : 52 [˚]
Wielspoor: 2100 [mm]
Suspensie: tridem met paraboolveren en asbasis 1810 mm
Trekhaak belasting: 3000 [kg]
Banden standaard: 445/65 R22.5
Bouwsnelheid: 40 [km / u]
Tractor vermogen eis : 182 / 133,8 [Pk / kW]
Chassis afmeting met ingetrokken haak, dus haak dichts bij de zijde van de tractor ingetrokken naar center draagtrol achteraan heeft een lengte van : 6.300 mm

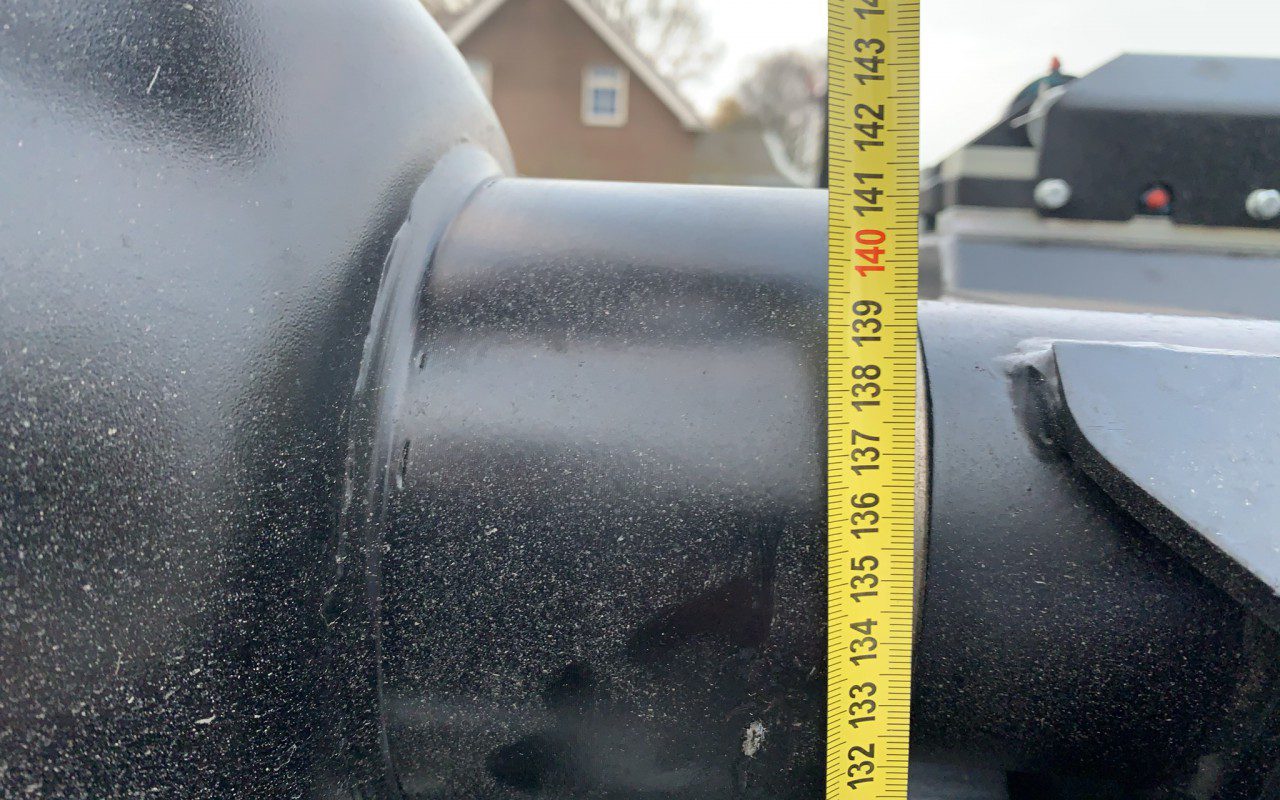

Rol hoogte waar container overschuift 1420 mm met banden Aalliance 600/55×26,5

Chassis hoogte container liggers onder de bak plus IPE onder van 180 mm is totaal 230 mm

Prijs:

Geleverd op banden:

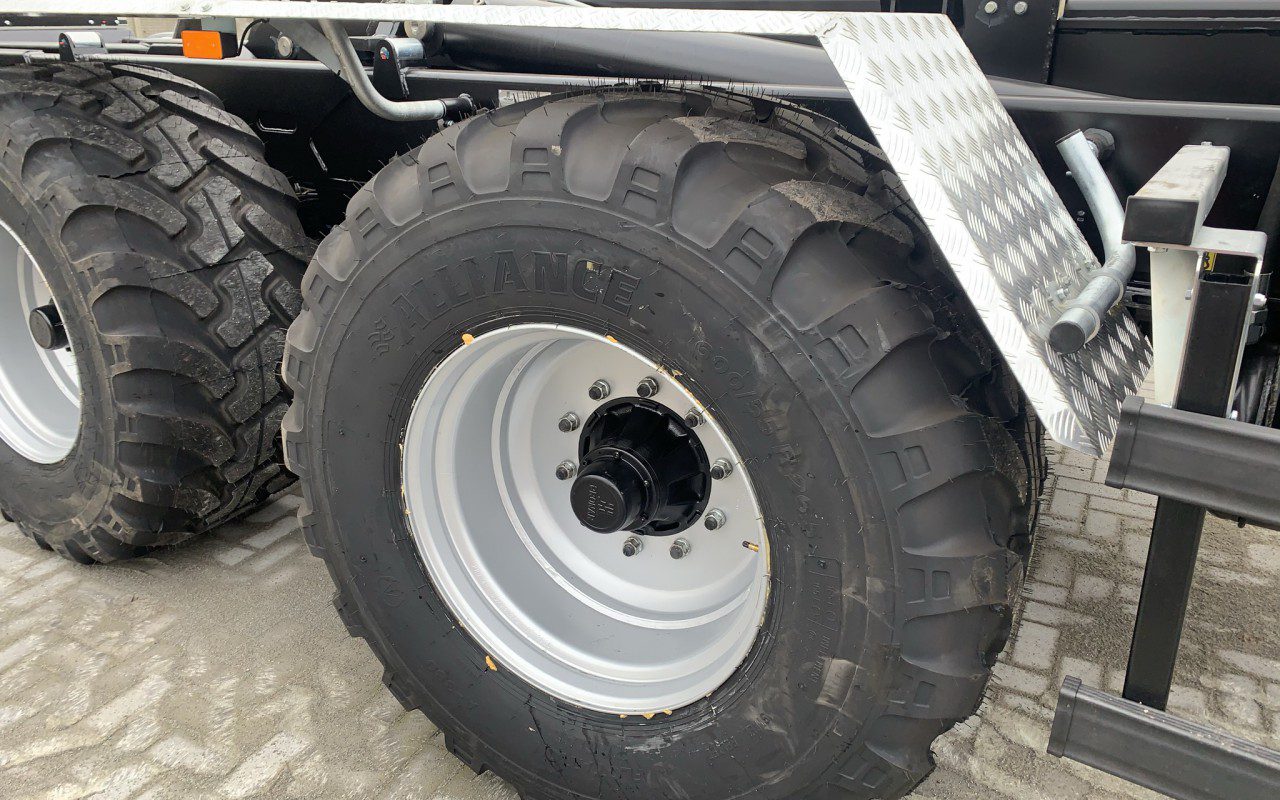

– Alliance 560/60R 22,5 € 54.995,-

– Alliance 600 / 55 R26.5 type 380 hoogte band 1420 mm breedte 600mm € 57.715,-

– Techking 24 R 20.5 176F DK20 hoogte band 1350 mm breedte 600 mm € 57.354,-

Diverse mogelijkheden voor banden op aanvraag.
